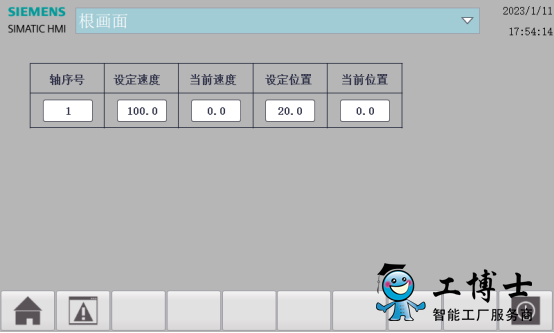

图 1 轴画面
后面的这种效果是通过更改轴的序号，来显示不同轴的当前数据。假设有20个轴的数量，这种方式则会让HMI画面变得很简洁，且不用一个一个去关联变量。如何去实现呢？这就需要用到HMI的多路复用变量。
应用案例：在一个项目中，PLC共控制了10伺服轴，每个轴都有设定速度、设定位置、当前速度和当前位置的四个变量，现在通过一个数组进行了轴的数据管理，如图2所示。
图 2 轴数据管理

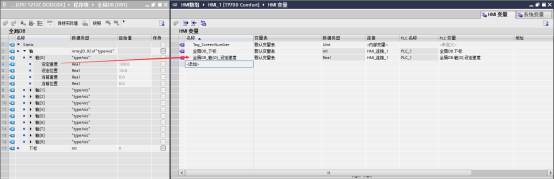

在博图中使用了一个精智面板进行画面显示，并将轴0的设定速度变量拖拽到HMI变量区，如图3所示。

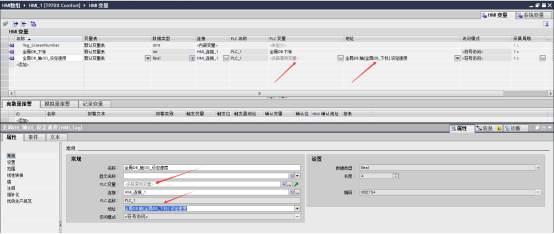

图 3 管理PLC变量

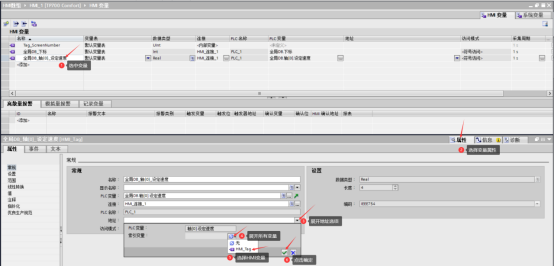

然后在HMI变量中，选中要使用HMI多路复用的变量，找到它的属性，在地址选项中，点击索引变量，并管理对应的HMI变量，***终点击确定，如图3所示。
图 4 设置多路复用变量
其效果如图所示，该索引的变量可以来自HMI，也可以来自PLC，设置后的效果如图4所示。
图 5 多路复用效果
同样的方式，对轴的其它三个参数进行设置，并在HMI上关联，如图6所示。
图 6 变量关联
该HMI的运行画面，如图7所示。
图 7 HMI运行画面
总结：本文跟大家介绍了HMI的多路复用变量的使用方法，这种方式实现了对PLC数组的间接访问，让HMI画面变得更加简洁和**。如果你有不同意见或者更多实用技巧，欢迎评论区补充。
