项目功能:

1.通过profinet通讯控制G120C变频器的启停以及调速

       2.通过profinet通讯的PZD过程通道读取G120C变频器的状态及转速

硬件设备:

      1200CPU、G120C变频器、电机、电脑、网线。

主要分成三个部分




1.在TIA Portal里创建一个项目，并添加CPU S7-120

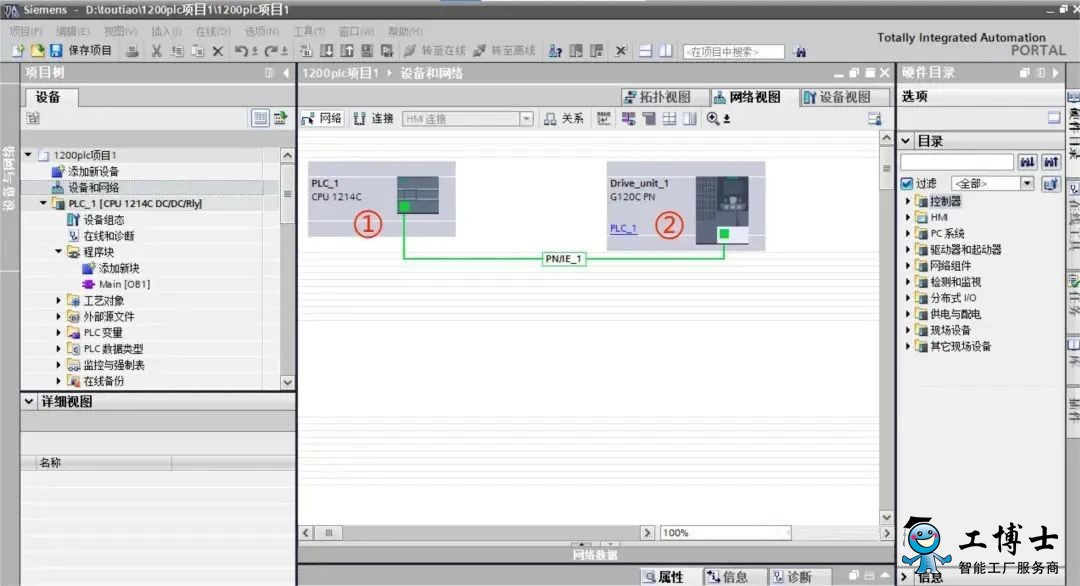

2.添加G120C变频器，完成与CPU的网络连接

3.组态S7-1200的Device name和分配IP地址

4.组态G120C的Device name和分配IP地址

5.组态G120C的报文类型

6.把项目保存编译，并下载

二、SINAMICS G12C变频器的配置



在线访问网卡，并点击可访问的设备，找到G120C变频器

在线并诊断-功能-命名(profinet的设备名称、分配名称)-分切IP地址(此处的地址需要与硬件组态的一样，分配IP地址)

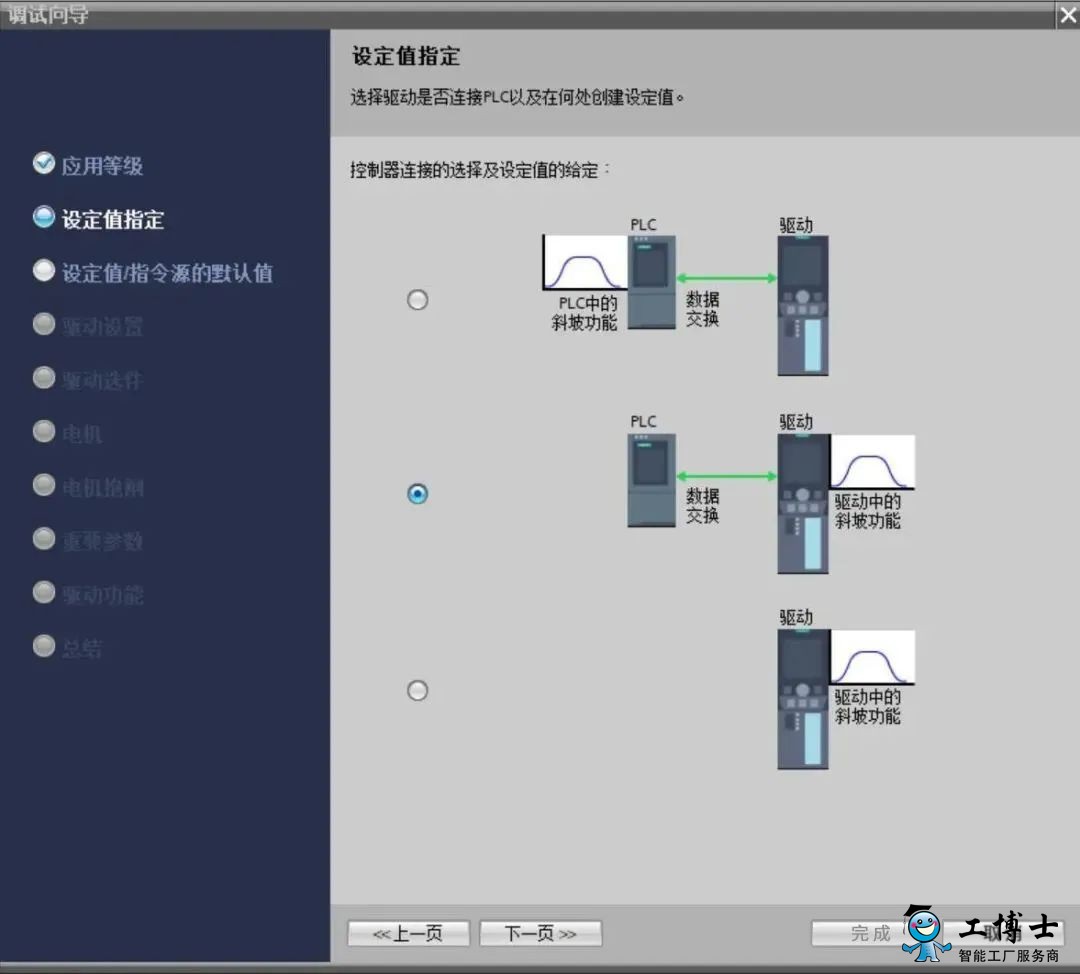

调试-调试向导(按照每一步的内容，填写相对应的数据)-电机优化等

重启G120C变频器，新的配置才会生效***后把调试好的变频器上传到项目中

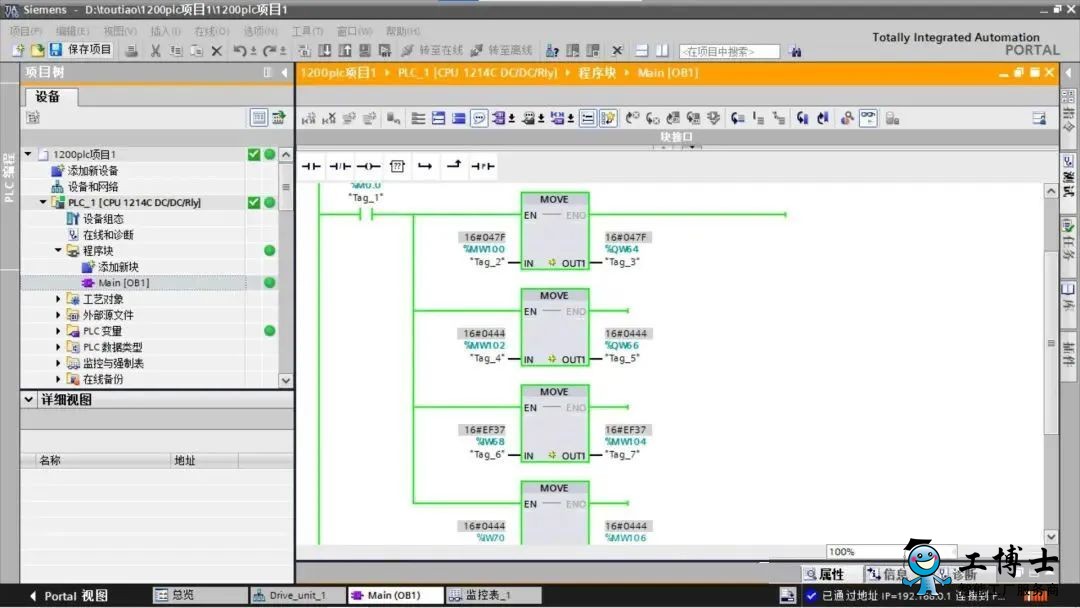

三、编程并使用变量表控制变频器



设定值M与实际值N之间的关系为: N=P2000*M/16384

例如: 我们P2000中的参考转速为1500rmp，如果想达到转速N为100rmp.那么需要输入设定值为M=100*16384/1500=1092

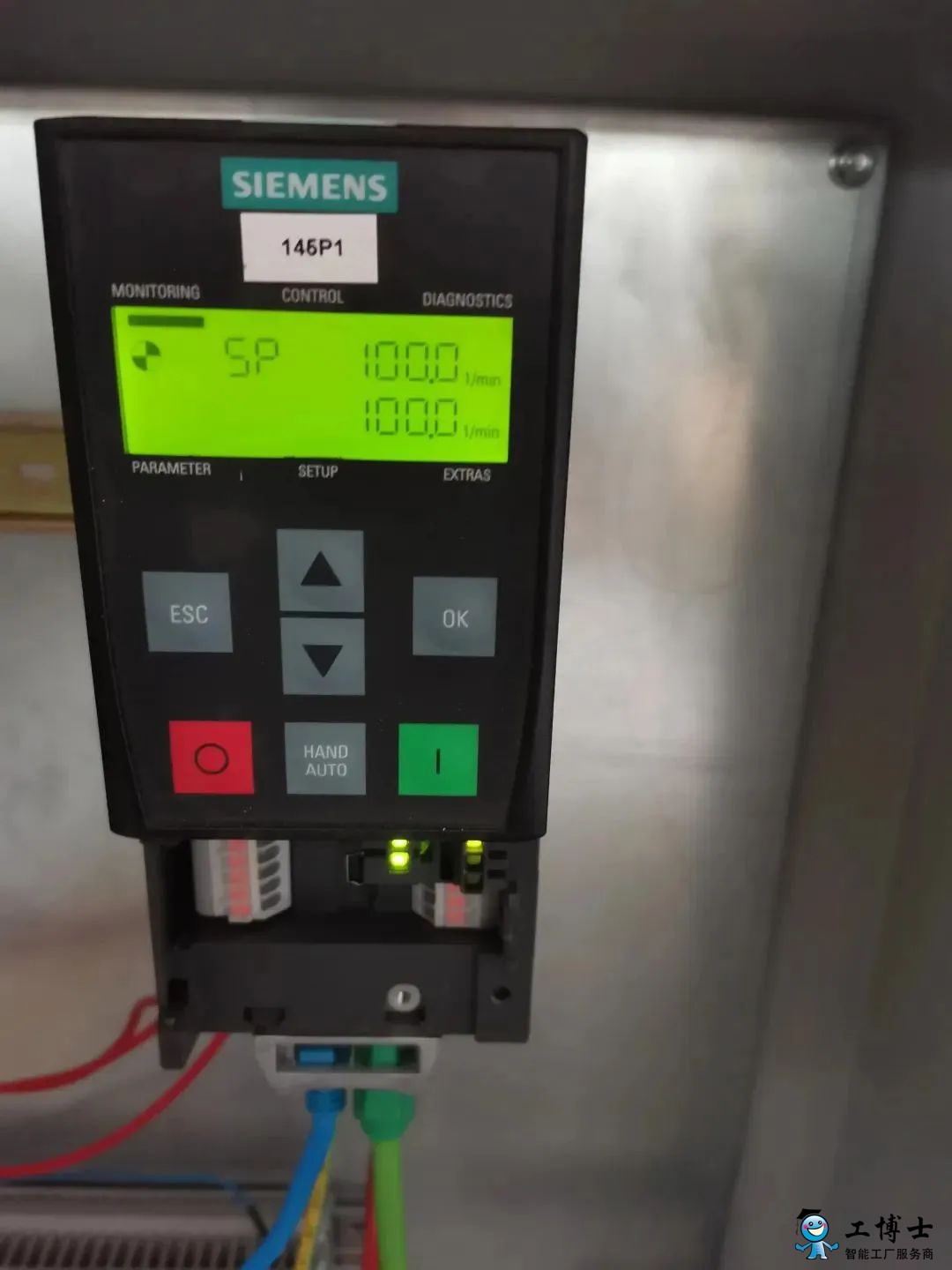

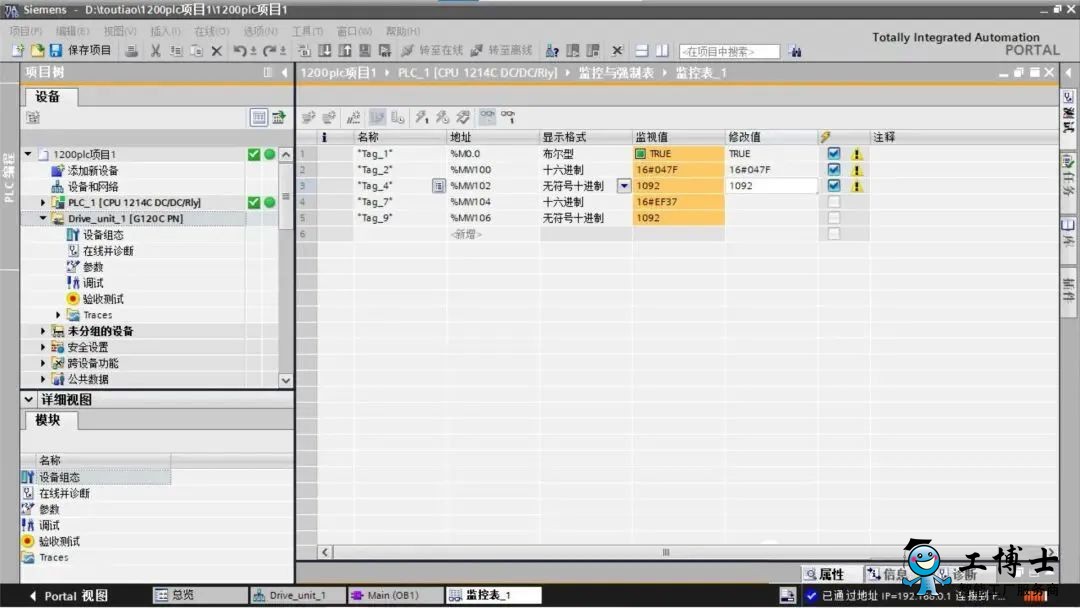

对应上图程序及变量表，启动电机047F,输入设定值NW102为1092，电机就会达到100rmp的转速(下图可见)
