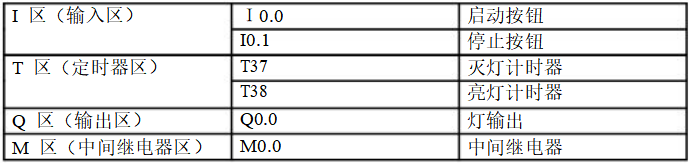

➤I/O分配表
➤梯形图程序

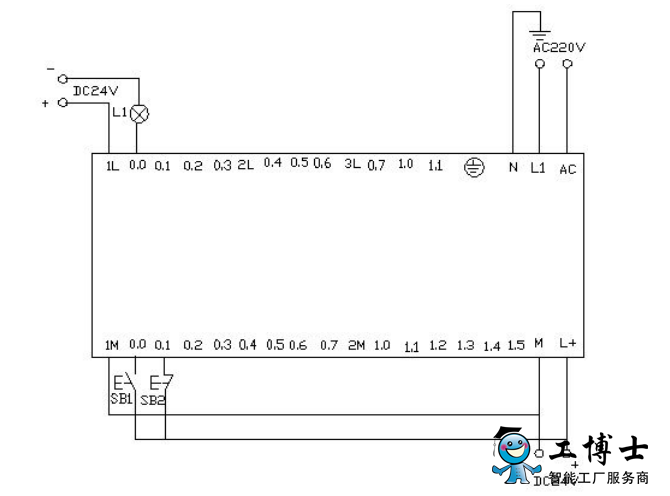

➤PLC接线图
➤程序调试及结果分析
把编写好的程序下载到西门子s7-200PLC中进行调试，观察运行结果和实验要求是否相同。通过在线控制面板进行调试，当按下在线控制面板上的I0.0f（即 I0.0 接通）此时Q0.0有输出，Q0.0所接负载灯就亮，同时启动定时器T37开始计时， 当计时一秒后因T37动作，其常闭触点断开，所以Q0.0无输出，所接负载灯灭。灯灭的同时启动定时器 T38，T38 计时一秒后，把串联在定时器T37的常闭触点断开，所以T37复位，T37常闭触点恢复常闭。此时Q0.0 又有输出，所接负载灯又亮。
这样，输出Q0.0上所接的负载灯以接通一秒，断开一秒频率不停的闪烁，直到按下在线控制面板上的 I0.1f(即I0.1接通)，闪光电路不再继续工作。
若想改变灯闪烁的频率只要改变定时器的时间就能够达到改变要求。
