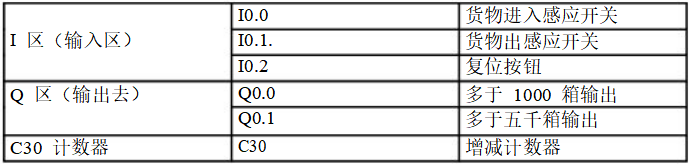

➤I/O分配表

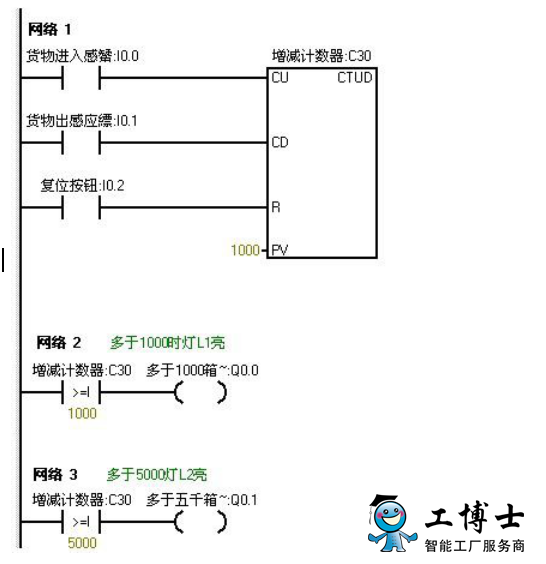

➤梯形图程序
➤程序调试及结果分析
把程序下载到S7-200的PLC中进行调试。在下载的之前我们先把程序中的数字进行缩小处理，以便在实验中我们能够更好的更快的观看到实验结果。
我们把Ｌ１的灯亮的时候设置为5。把L 2灯亮我们设置为10。这样我们就能够更快的看到实验结果。
当按下在线控制面板上的I0.0f的时候即I0.0接通，表示有货物进去。当我们点击在线控制面板上的I0.0f五次后，此时计时器中的计数值为5，（即表示仓库中已经有1000箱物品了）则灯L1要亮，即Q0.0有输出。
当继续点击Ｉ0.0f后点击有十次后此时计数器的计数值位10（即表示仓库中有5000个物品），此时灯L2也亮即Q0.1有输出。当继续点击在线控制面板上的I0.0f。计数器中的计数值就继续往上增加。
当按下在线控制面板上的Ｉ0.1f后计数器就开始往下减。点击一次，计数器中的计数值就减少一次。当计数器中的值小于10时即表示仓库中的物品少有5000箱，此时灯L2灭（即Q0.1没有输出）。当继续点击I0.1f时计数器 中的计数值继续减少，当减少到小于5次时。表示仓库中的物品少于1000，此时灯L１灭。Q0.0就没有输出。当按下在线控制面板上的I0.2f时计数器清零。L1和L2都不亮，（即Q0.和Q0.1都没有输出）。
