利用跳转指令控制两个灯L1和L2，分别接于Q0.0和Q0.1，切换开关位I0.0，两个灯的控制开关位I0.1和 I0.2.。手动时分别用两个灯的控制开关来控制。自动时，两个灯每隔一秒交替亮。

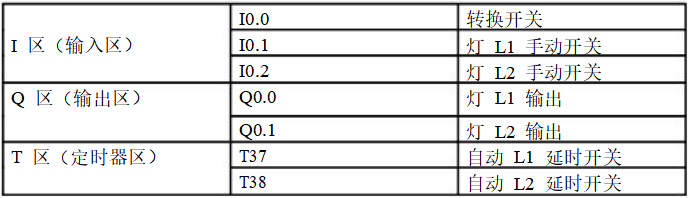

➤I/O分配表

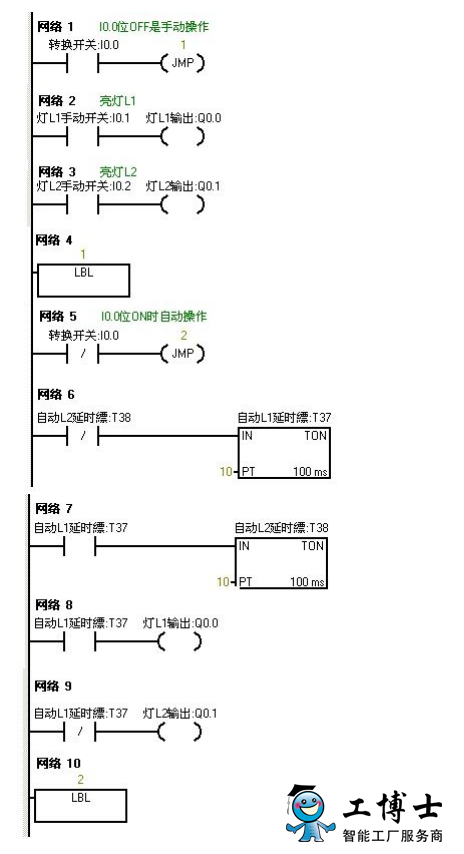

➤梯形图程序





➤程序调试及结果分析



把编写好的程序下载到s7-200的PLC中进行调试。当I0.0为OF时，PLC运行手动程序按下在线控制面板上的置位按钮I0.1f和I0.2f 即表示（I 0.1和I0.2闭合）灯L1和L2亮，Q0.0 和Q0.1有输出。

当我们按下在线控制面板上的I0.0f时，此时I0.0为ON，此时程序跳转到自动程序运行。两个灯每隔一秒循环亮。先L1亮一秒后L2亮。当在按下在线控制面板上的 I0.0f后即此时I0.0为OFF程序跳转到手动程序运行。
