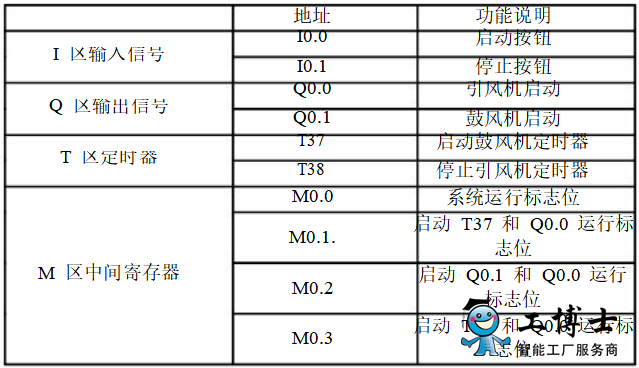

➤I/O分配表



➤梯形图程序

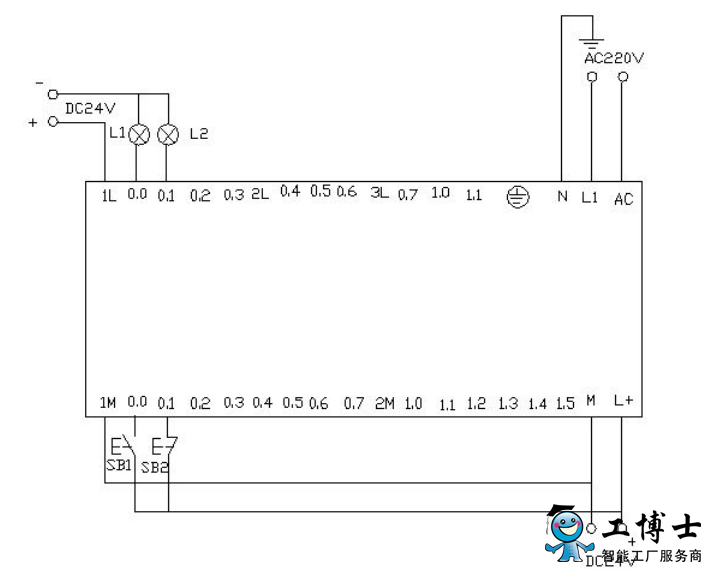

➤PLC接线图

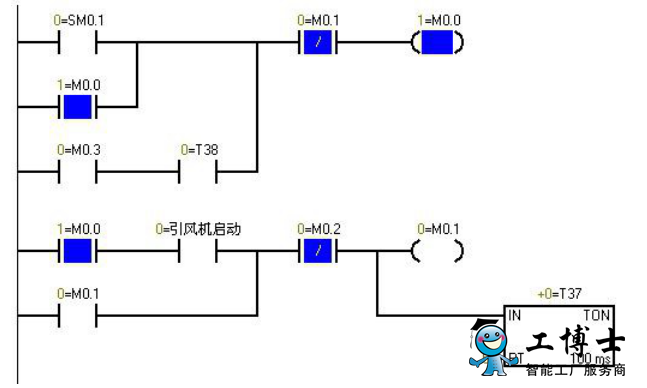

▲PLC上电时的程序监控图，蓝色表示接通


➤程序调试及结果分析


Sm0.1的特点在扫描的***个周期接通，以后不接通。当按下在线控制面板上的i0.0f时即 i0.0接通，此时Q0.0接通输出。（即指示灯Q0.0亮）引风机启动，同时定时器T37接通并开始计时，当定时器计数到50即（即指示灯Q0.1亮）鼓风机启动。此时两台风机都运行。

当按下在线控制面板上的I0.1f时，即接通I0.1此时鼓风机停止运行，（即指示灯Q0.1灭）同时定时器T38接通并开始计时，定时5s后引风机停止运行。（即指示灯Q0.0灭）。
