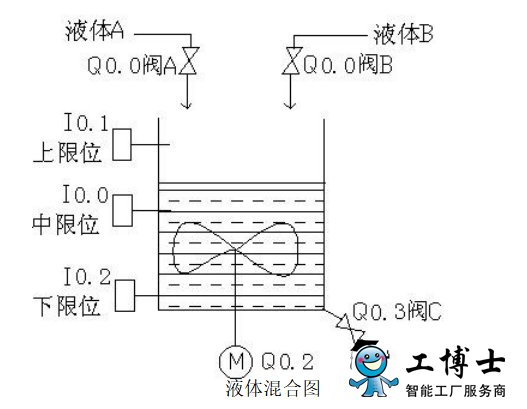

用S7-200实现液体混合的自动控制。当按下启动按钮后，液体阀A 打开，液体A流入搅拌机里面。当液位达到中限位时阀A关闭，同时打开液体阀B，液体B流入搅拌机里面。当液位达到上限位时，阀B关闭，此时启动电动机进行搅拌。

搅拌一分钟后电动机停止同时阀门C打开，混合液体流出。当液位到达下限位时再过5S容器放空，关闭阀门C。同时打开阀门A，注入液体A。如此周期性的循环。若按下停止按钮后必须要等一个周期循环完后才停止。

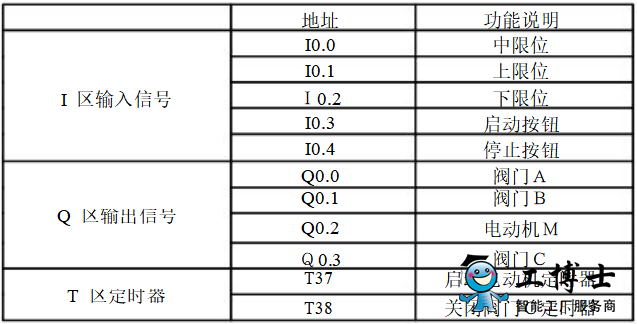

➤I/O分配表




➤梯形图程序

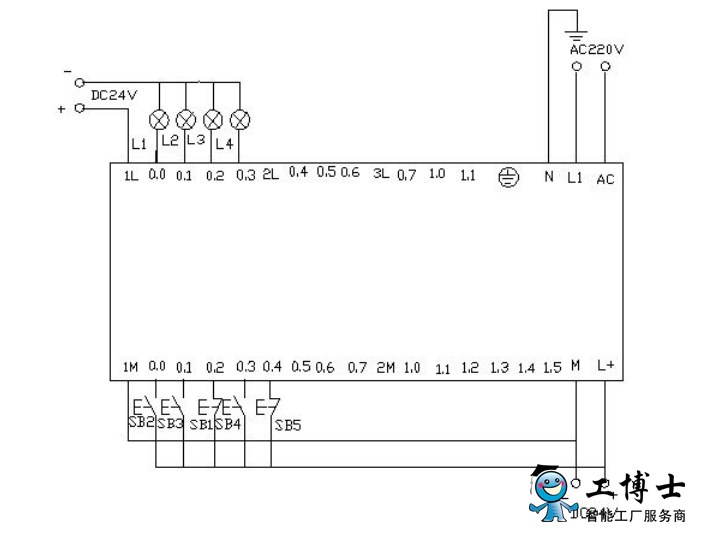

➤PLC接线图




➤程序调试及结果分析

当按下在线控制面板上的I0.03f 即（I0.3闭合）阀A打开（即Q0.0亮），当按下在线控制面板上I0.0f（即I0.0中限位闭合）阀A关闭，阀B打开（即Q0.0灭，Q0.1 亮）

当按下在线控制面板上I0.1f（即上限位I0.1闭合）此时阀B关闭，电动机启动开始进行搅拌，（即Q0.1灭，Q0.2亮）同时定时器T37开始定时一分钟，一分钟后搅拌机停止搅拌，阀C打开（即Q0.2灭，Q0.3亮）当液位到达下限位后阀C继续打开（即Q0.3亮）同时定时器T38开始定时。

5s后阀C关闭。阀A打开，（即Q0.3灭，Q0.0亮），进入下一个循环周期。按下在线控制面板上的I0.4f(即表示停止的I0.4闭合)，此时系统不会立即停止，而是当运行完一个周期后才停止。
