WINCC6.0中Named connections多应用于和S7-400H之间的连接，是基于PC station的Configure模式；而其他通道，例如MPI、PROFIBUS和TCP/IP都是基于PG模式。下面介绍通过Named connections与PLC通讯：

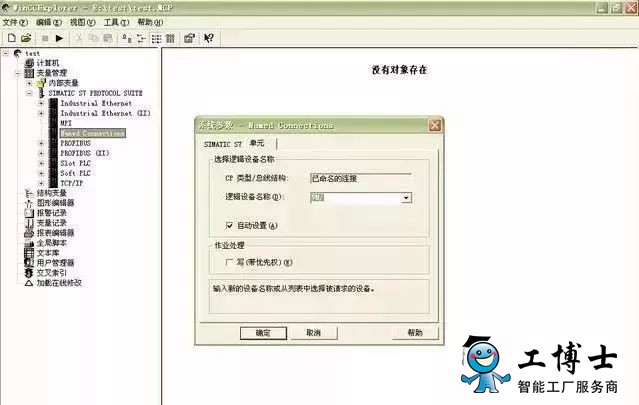

1. 右键单击Named connections，在弹出菜单中点击“系统参数”，如图1所示。弹出“系统参数-Named connections对话框”，选择“单元”标签，查看“逻辑设备名称”，一般默认安装后，逻辑设备名为VM/。

图1系统参数-named connections对话框

2. 添加通道与连接设置

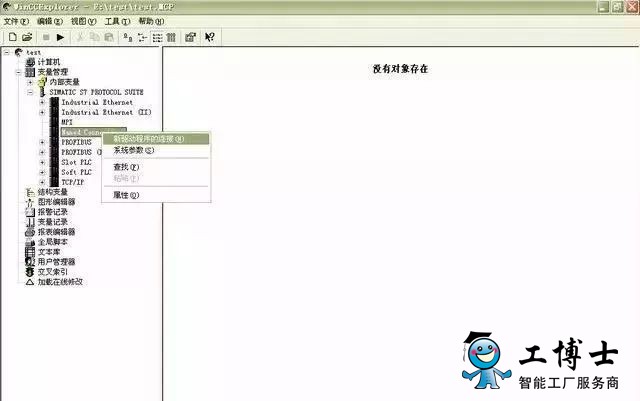

添加驱动连接，设置参数。打开WINCC6.0工程在“变量管理”中，右键单击Named connections，在下拉菜单中，点击“新驱动程序的连接（N）”，如图2所示：

图2添加通讯连接

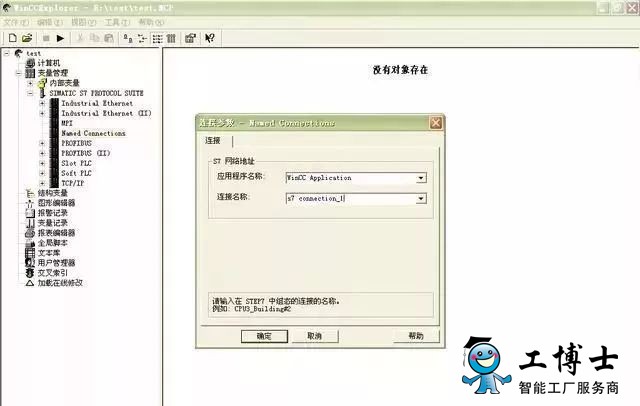

3. 在弹出的“连接属性”对话框中单击“属性”按钮，弹出“连接参数-Named connections属性”对话框，输入S7网络地址，指定好“应用程序名称”和“连接名称”，如图3所示：

***后点击确定即可！
