1、对变送器进行取值，并进行控制
2、对模数功能块 FC105 进行调用
3、对 AI 模块进行设置
4、对 AI 量程块进行选择
这个实例， 调试的是一个流量调节回路中， 流量变送器输出 2-2-MA DC信号到 SM331 模拟输入模块，模块将该信号转换成浮点数，然后在程序中调用FC105将该值转换成工程量，我们就可以监视实际工程中的流量值了。

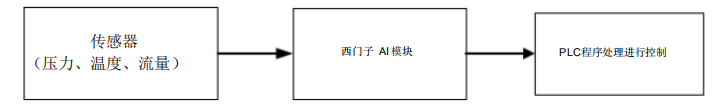

模拟量 AI 采用 SM311 模块是 8x12Bit（8 通道 12 位）对应货号是 6ES7 331-7KF02-OABO，在模数转化上利用传感器或变送器的， 电压或电流取出的值，到 AI 模块上进行转换， 然后把值传给西门子的 CPU 进行处理， 从而检测控制传感器的值，如图：
模拟量输入模块
模拟量输入用于连接电压和电流传感器、 热电耦、电阻和热电阻， 用来实现PLC 与模拟量过程信号的连接。
模拟量输入模块将从过程发送来的模拟信号转换成供 PLC 内部处理用的数字信号。

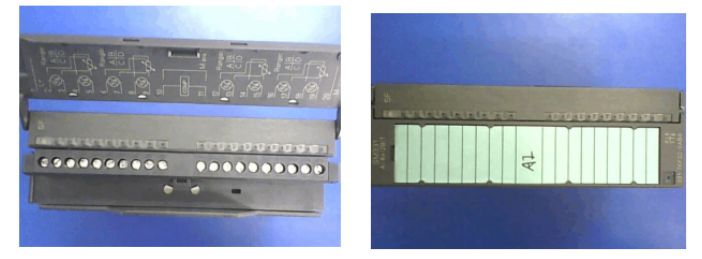

本次工程用的是 SM311 输入模块如下图所示。该模块具有如下特点：
分辨率为 9 到 15 位+符号位（用于不同的转换时间） ，可设置不同的测量范围。
通过量程模块可以机械调整电流 /电压的基本测量范围。
用 STEP 7硬件组态工具可进行微调。模块把诊断和超限中断发送到可编程控制器的 CPU 中。
模块向 CPU 发送详细的诊断信息。
模拟量输入模块的接线方式
两线制电流和四线制电流都只有两根信号线， 它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号 ；而四线制电流的两根信号线只提供电流信号。
因此，通常提供两线制电流信号的传感器或者变送器是无源的 ；而提供四线制电流信号的传感器或者变送器是有源的。

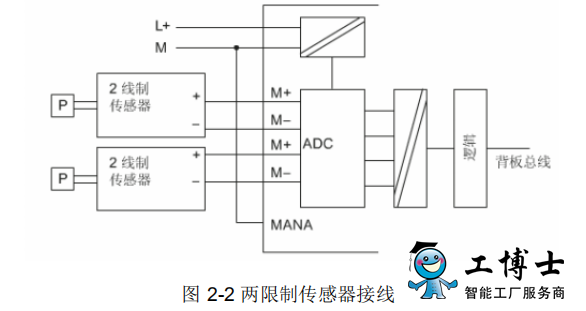

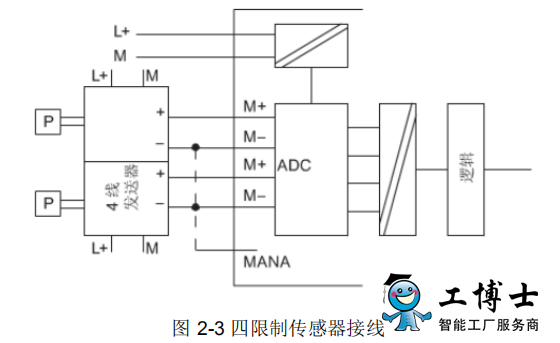

因此，当 PLC 的模板输入通道设定为连接四线制传感器时， PLC 只从模板通道的端子上采集模拟信号， 如图 2-3，而当 PLC 的模板输入通道设定为连接二线制传感器时，如图 2-2，PLC 的模拟输入模板的通道上还要向外输出一个直流 24V的电源，以驱动两线制传感器工作。
传感器型号
◆两线制 (本身需要供给 24vDC 电源的，输出信号为 4-20MA ，电流)即+接 24vdc,负输出 4-20mA 电流。
◆四线制 (有自己的供电电源， 一般是 220vac ，信号线输出 +为 4-20ma 正，-为 4-20ma负。
01、(以 2 正、 3 负为例 )，两线制时正极 2 输出 24VDC 电压， 3 接收电流 ，所以遇到两线制传感器时， 一种接法是 2 接传感器正， 3 接传感器负 ；跳线为两线制电流信号。二种接法是 2 悬空，3 接传感器的负，同时传感器正要接柜内 24vdc；跳线为两线制电流信号。
02、(以 2 正、3 负为例 )，四线制时正极 2 是接收电流， 3 是负极。(四线制好处是传感器负极信号与柜内 M 为不同电平时不会影响精度很大，因为是传感器本身电流的回路 )遇到四线制传感器时，一种方法是 2 接传感器正， 3 接传感器负，plc 跳线为 4 线制电流。
“传感器正与 plc 的 3 相连， 2 悬空，跳线为两线制电流。”此条在四线制和二线制传感器均适用，大家可以自己试验，好用的顶起来。
03、(以 2 正、3 负为例 )，四线制传感器与 plc 两线制跳线接法：信号线负与柜内 M 线相连。将传感器正与 plc 的 3 相连， 2 悬空，跳线为两线制电流。
04、(以 2 正、3 负为例)，电压信号：2 接传感器正， 3 接传感器负， plc 跳线为电压信号。
量程卡的设置

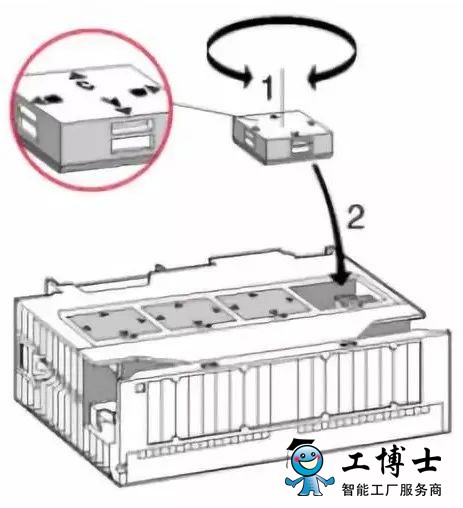

量程卡 在模板的左侧装有量程卡，允许的设置为“ A”，“B”，“C”和“ D”，分别适用于不同的测量的类型和范围。在安装模板前必须正确地设置它。
没有量程卡的模拟量模板具有适应电压和电流测量的不同接线端子，这样，通过正确地连接有关端子可以设置测量的类型。

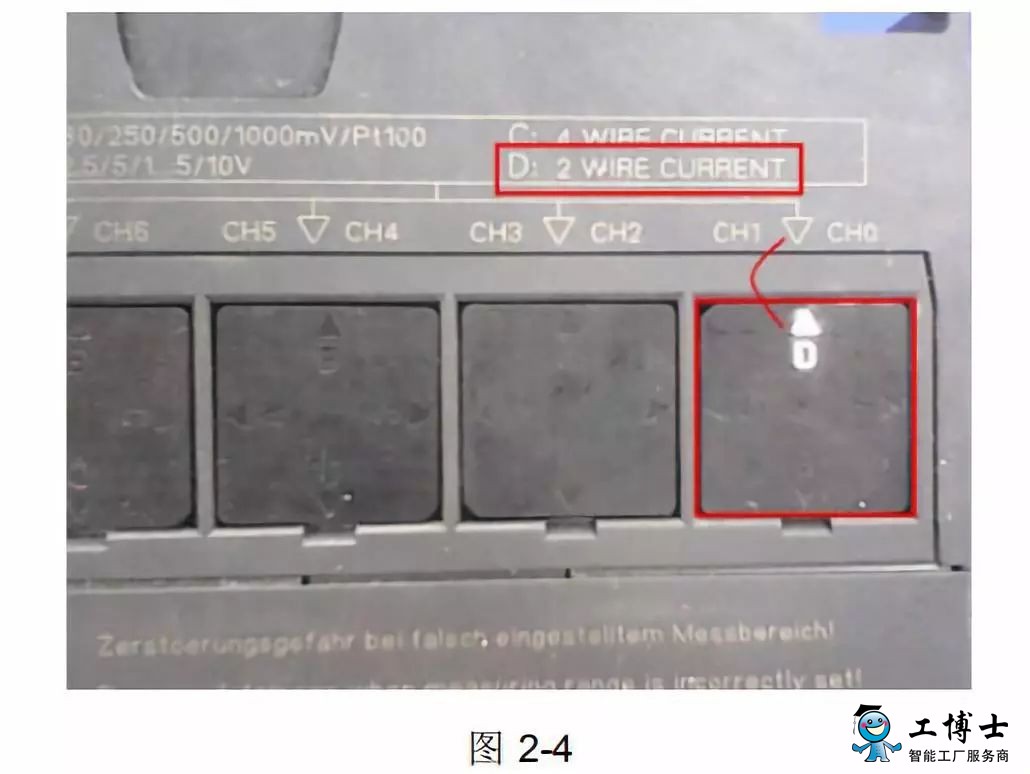

关于设置不同的测量类型及测量范围的简要说明印在模板上。对于这个工程，水位的测量采用的是二线制变送器，所以选择“ D”，如图 2-4 所示。
输入模块设置

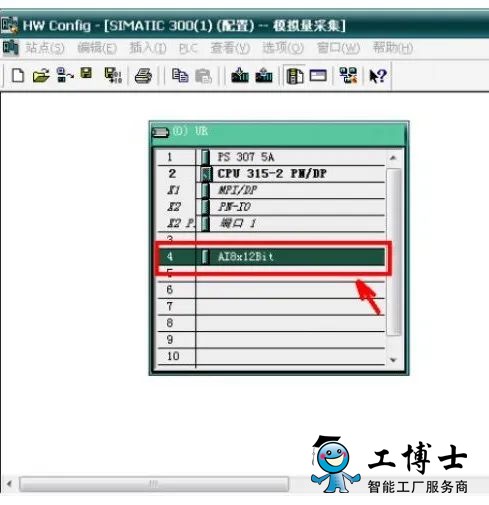

在“硬件”界面下设置好机架后，双击输入模块“ ATBx12bit”，如下图：
双击输入模块后会弹出一个执行框， 点击“地址”后，将开始地址改为 “256”如下图：
改完地址后，再点击“输入” ，将“测量型号”中点击“ 2DMU ”设置传感器的类型。（本次用的是两线的变送器） 。
