1.一个存储所有配方记录的配方数据块。配方数据块存储在装载存储器中。
2.在工作存储器中存储一个配方副本的活动配方数据块。
>>>>创建活动配方数据块
1.在“添加新块”(Add new block) 窗口中：
2.在“添加新块”(Add new block) 窗口中，选择“数据块”(Data block)按钮

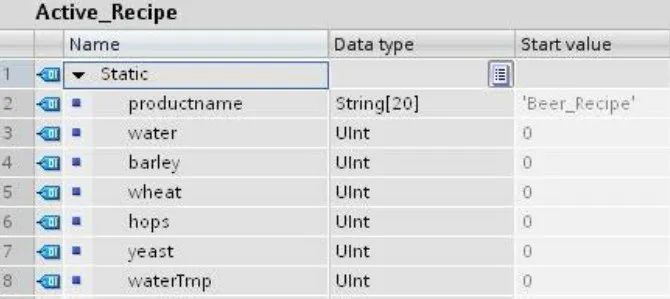

3.在“类型”(Type) 下拉菜单中，选择您先前创建的“Beer_recipe”PLC数据类型。不需要起始值。在将一个配方从配方数据块传送到活动配方数据块时，数据块数据值将置位。在本实例中，活动配方数据块是READ_DBL 的目标数据并为 WRITE_DBL 提供源数据。下图显示 Active_Recipe 数据块。
>>>>背景数据块
指令 RecipeExport ('RecipeExport_DB') 和 Recipeimport ('Recipeimport_DB') 使用的背景数据块是在将指令置于程序中时自动创建的。 背景数据块用于控制指令的执行，不在程序逻辑中引用。
>>>>示例配方程序

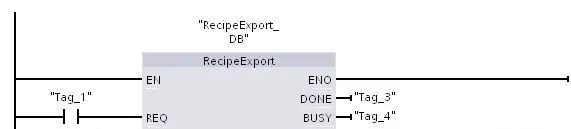

程序段 1 REQ 上升沿启动导出过程。CSV 文件由配方数据块数据生成并被置于 CPU存储器配方文件夹。

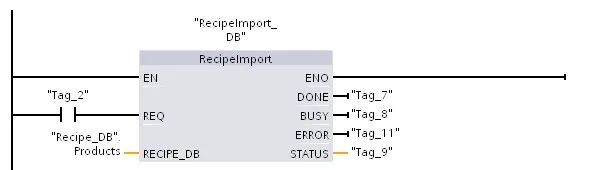

程序段 3 REQ 上升沿启动导入过程。 现有配方数据块载入读取自 CPU存储器配方文件夹的相应 CSV 文件中的所有配方数据。
程序段 4 捕获 Recipeimport 执行的 STATUS输出，考虑到该指令仅在一个扫描周期内有效。

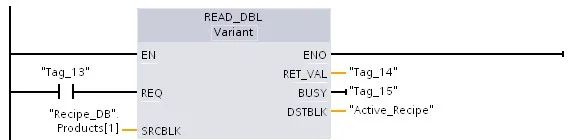

程序 5 READ_DBL 从配方“Recipe_DB”中复制起始值。 结果值[1]（在 CPU 的装载存储器中）至 Active_Recipe DB 的当前值（在 CPU 的工作内存中）。READ_DBL 执行后，程序逻辑通过在 Active_Recipe 数据块中寻址可以访问配方成分值。
例如，符号地址 ('Active_Recipe'.productname) 和 ('Active_Recipe.water) 为程序逻辑提供当前配方名称和用水量。

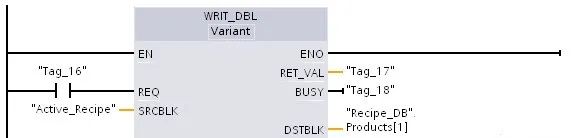

程序段 6 运行期间，HMI 设备可以修改 Active_Recipe 数据块中存储的成分值。可以通过执行 WRIT_DBL 存储改进的配方数据。
本例中，Recipe_DB 全部起始值都用于这一个配方 'Recipe_DB'。 结果值 [1] 被 'Active_Recipe' 数据块中的当前值覆盖。
