AI 系统

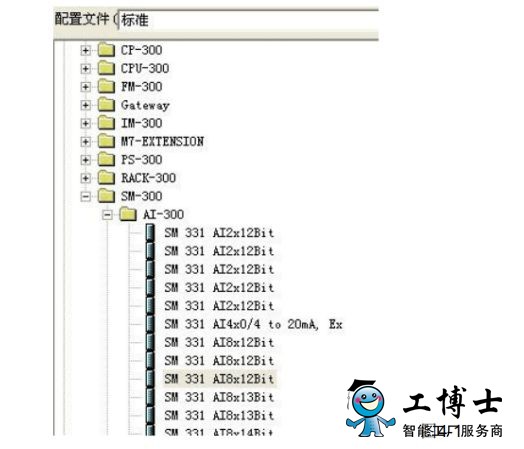

建立一个西门子硬件模块在添加好电源和 CPU 后，在配置文件中选择AI 模块如图 4-1

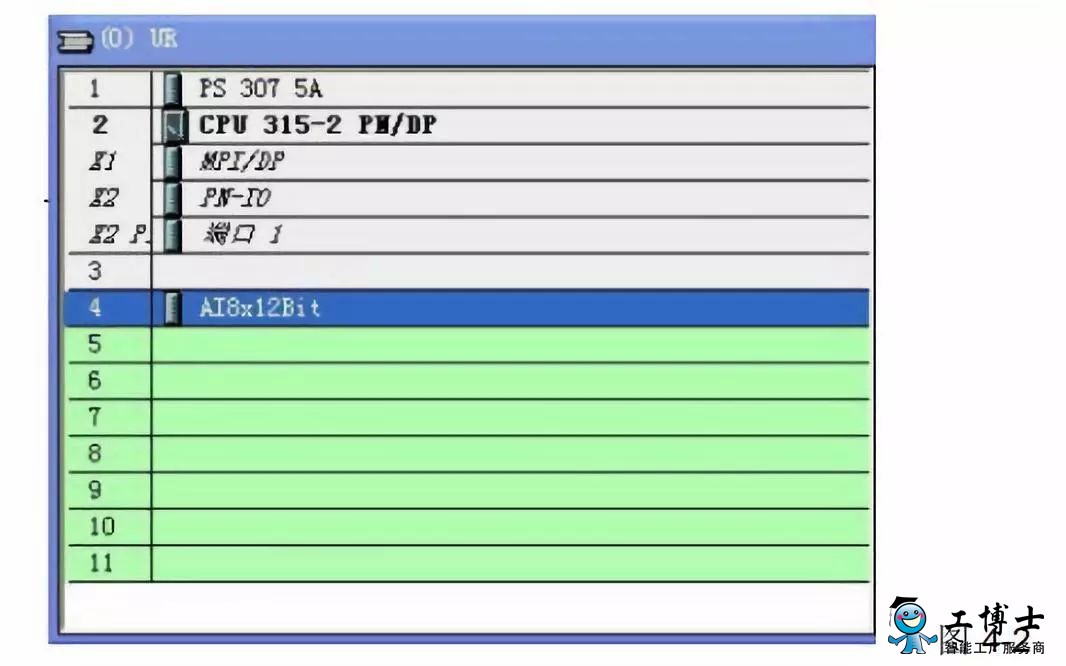

在添加完成时在硬件系统中会出现此模块如图 4-2

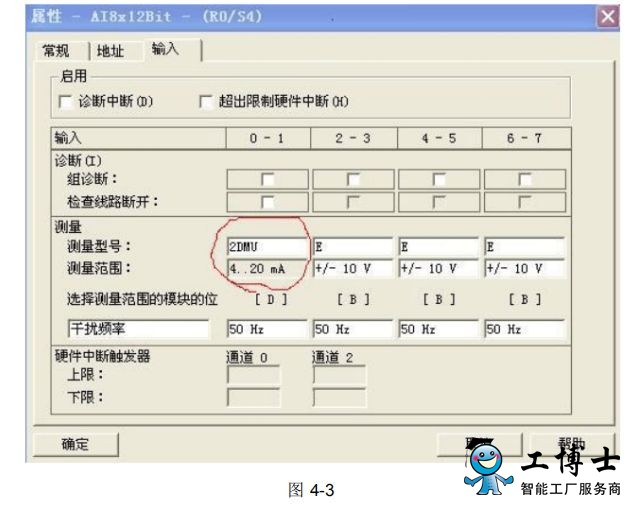

在此操作成功后双击进行选择，设置对话框点输入。如图 4-3


在选择完成后点确定，就可以了，然后就是程序编写。

AI 程序

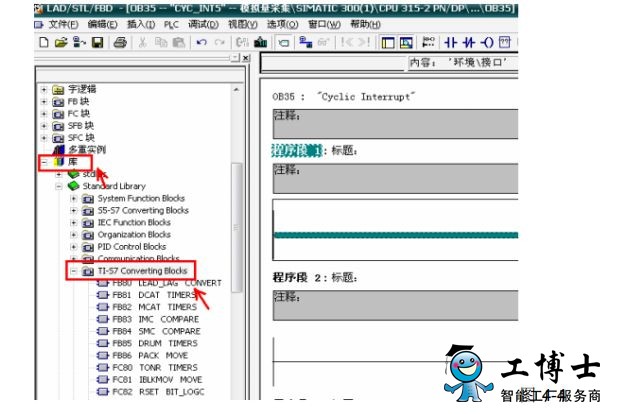

在 S7-300中 AI 模块的程序已经， 厂方已经写好， 只要进行功能模块的调用就好了，调用方法 如图 4-4

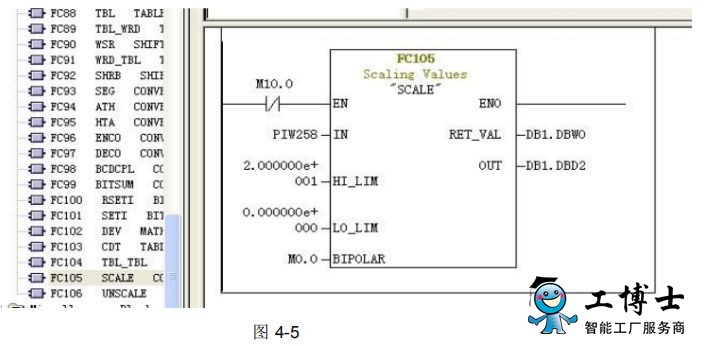

在图 4-4 的下对话框下找到 FC105 功能块，如图 4-5



IN：使能端。HI_LIM ：高线。L0_LIM ：低线。BIPOLAR ：极性。RET_VAL ：报错存入。OUT：输出的值（液位）
