硬件：
① S7-1500 CPU
② S7-200 SMART CPU (固件V2.5)
③ PC （带以太网卡）
④ TP以太网电缆
软件：
① TIA STEP7 V16
② STEP 7 Micro/WIN SMART V2.5
所完成的通信任务：
① S7-1500 将通信数据区 DB3 中的200 个字节发送到 S7-200 SMART的VB 数据区。
② S7-1500 读取 S7-200 SMART中的VB数据区存储到S7-1500 的数据区DB4中的200个字节 。
S7-1500侧硬件组态和网络组态
1. 使用TIA V16 软件新建一个项目，添加1个S7-1500站点并为其分配网络和IP地址 ，如图1.所示。

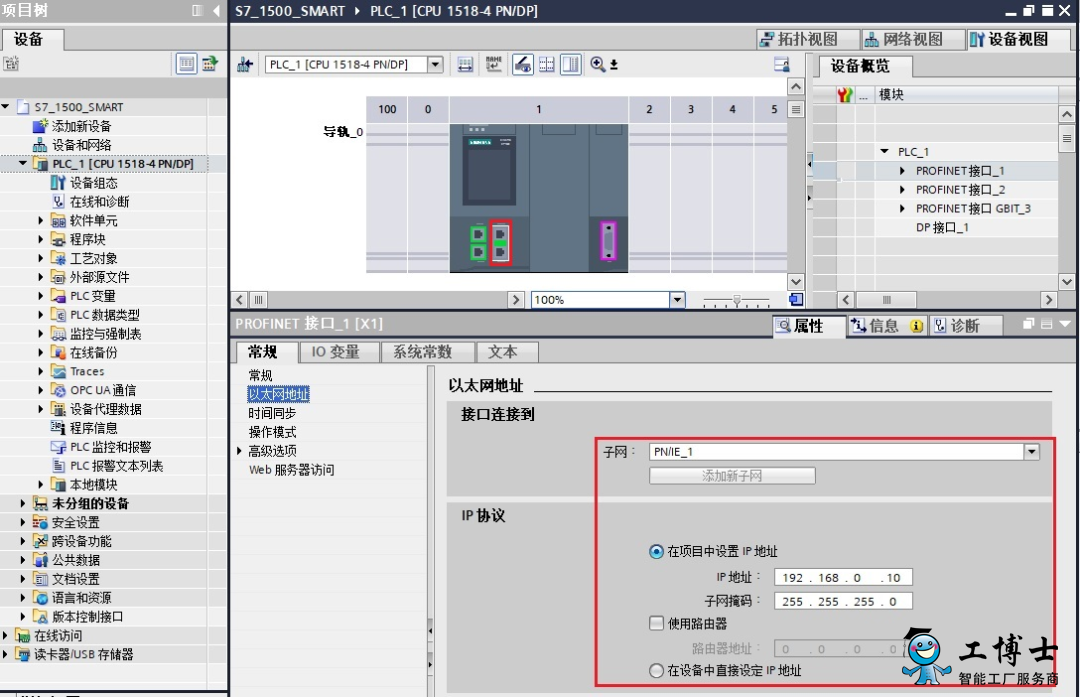

图1. TIA 软件中添加S7-1500站点
2. 在OB1中调用PUT/GET指令块
通过右边指令树的“通信”—“S7通信”，直接将PUT/GET指令块拖入OB1中，
通过点击"PUT/GET"指令块右上角的蓝色图标开始组态连接。

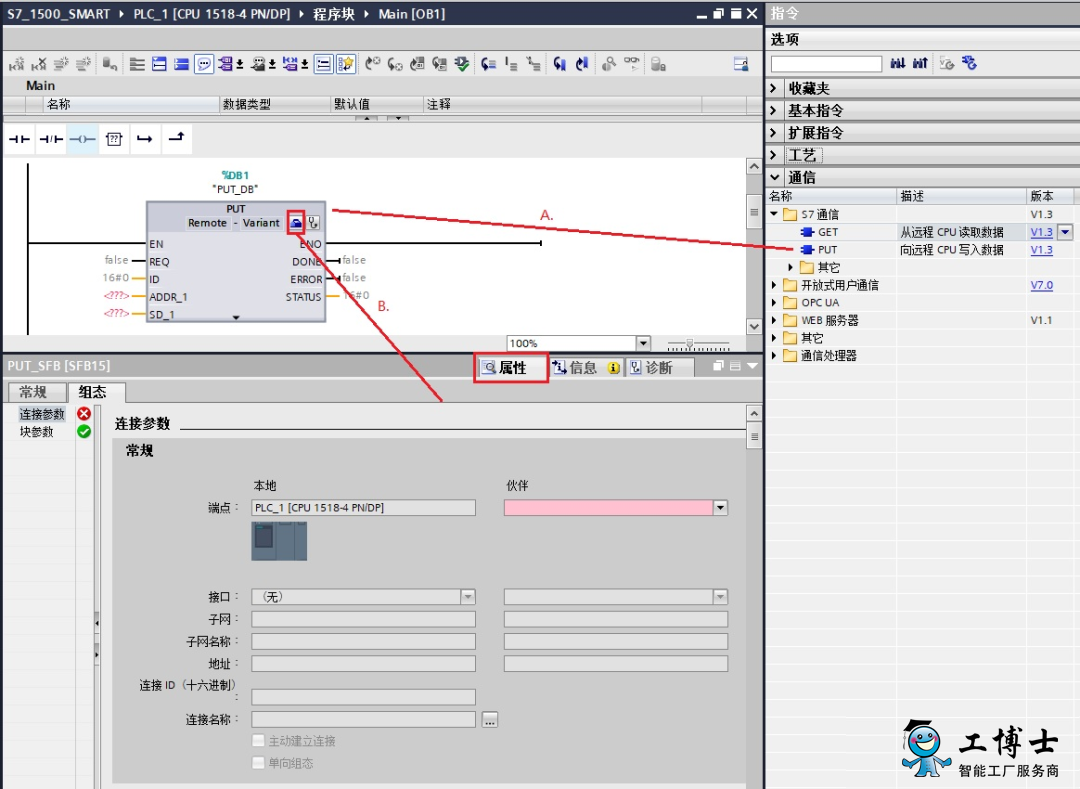

图2.S7-1500 调用指令块并添加新连接
3.在指令块下方的“属性"对话框设置“连接参数”（以PUT指令块为例）：选择"未指定"，TIA软件会自动创建一个连接(例中：“S7_连接_1”)，自动分配连接ID，并自动将该ID号关联至“PUT”功能块的ID管脚（例中：W#16#100）务必确认该连接1500侧“主动建立连接”勾选，手动设置伙伴IP地址（例中：），如图3所示。

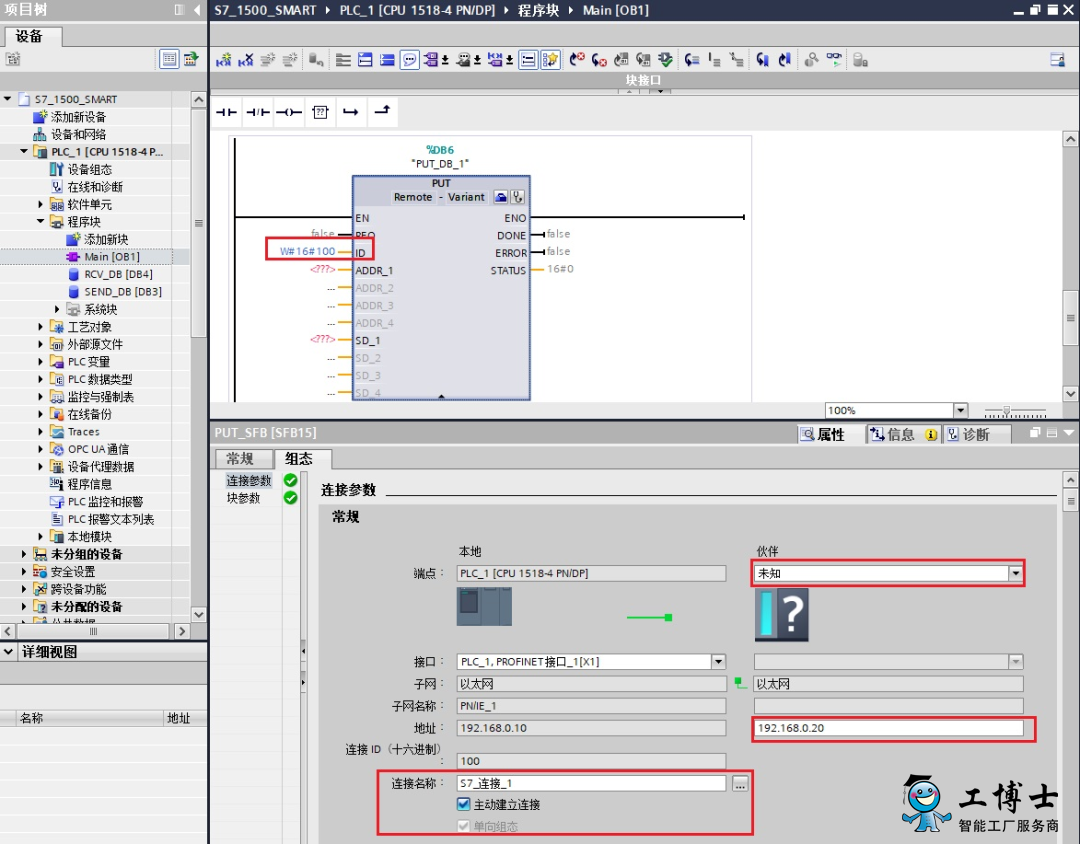

图3.选择未指定连接
4.设置TSAP地址
指令块组态完毕，打开“网络视图”-“连接”选项卡，可以看到TIA自动创建的连接，打开连接属性后，需要为新创建的连接伙伴设置TSAP，设置方法如图4。
注意：S7-200 SMART 侧的TSAP 只能设置为03.00 或者03.01 。

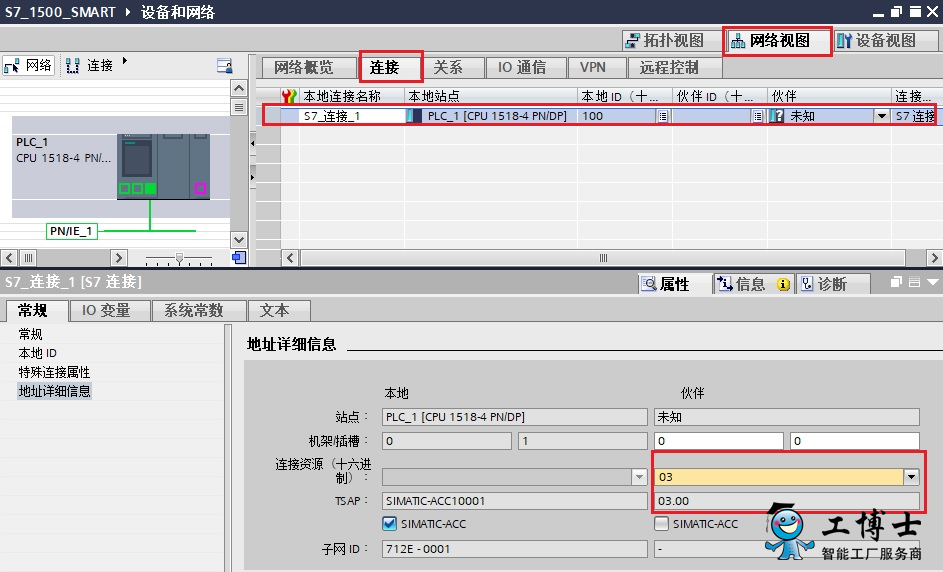

图4. 设置连接伙伴方TSAP地址
TIA软件程序编程
1. 创建通信数据DB块
创建S7-1500 侧发送数据块DB3（接收区数据块DB4类似），数据块的属性中需要取消勾选DB块属性"优化的块访问"。
A.数据块DB3，定义为300个字节的数组
B.选中DB3，右键“属性”取消“优化的块访问”
图5.创建数据块并取消优化访问
2.完善指令块设置
发送数据块与接收数据块创建完成后，即可在OB1中调用PUT/GET指令，进行S7通信.（通过"PUT"指令块，已经组态连接，如果针对同一设备需要使用GET指令，可以直接使用"PUT"指令的连接ID，例中：W#16#100）如图6示。

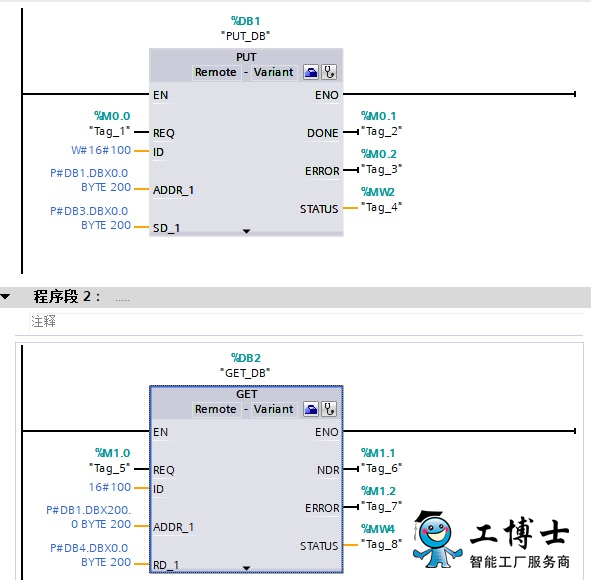

图6.调用PUT/GET指令
以上步骤，已经完成了S7-1500 硬件和软件部分的编程，只需要将程序下载到S7-1500 PLC 即可。
