01直接查看 CPU 模块的 LED 状态
西门子 PLC 提供了多种诊断方法，例如，直接查看 CPU 模块的状态 LED 灯，这种方法***直观；
1.1 CPU 提供以下状态指示灯
STOP/RUN
a.黄色常亮指示 STOP 模式
b.纯绿色指示 RUN 模式
c.闪烁（绿色和黄色交替）指示 CPU 处于 STARTUP 模式
ERROR
a.红色闪烁指示有错误，例如，CPU 内部错误，存储卡错误或组态错误（模块不匹配）
b.故障状态：纯红色指示硬件出现故障，如果固件中检测到故障，则所有 LED 闪烁
MAINT（维护）
a.将 CPU 切换到 RUN 模式
b.执行存储器复位 (MRES)
c.CPU 循环上电
d.在每次插入存储卡时闪烁
e.然后 CPU 切换到 STOP 模式

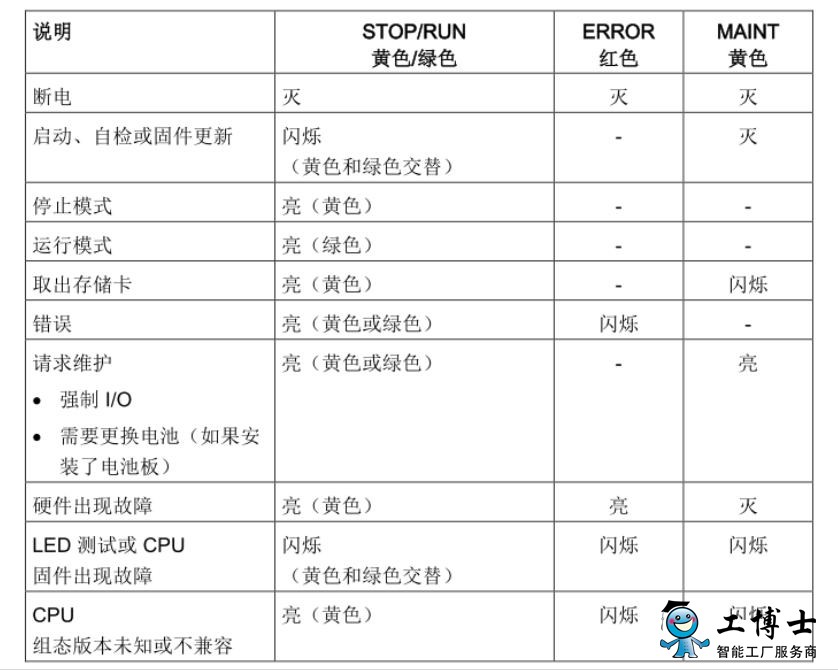

1.2 CPU 上的状态指示灯如下表所示：
1.3 CPU 还提供了两个可指示 PROFINET 通信状态的 LED
打开底部端子块的盖子可以看到 PROFINET LED。
link （绿色）点亮指示连接成功；Rx/Tx （黄色）点亮指示传输活动。
02 PLC 程序内读取 led 灯的状态
将 PLC 的 LED 状态灯并在触摸屏上显示，简化了操作员的工作流程，提高了工作效率和安全性。操作员无需亲身接触机器或设备，只需轻触触摸屏即可获取所需的信息。这不仅减少了操作员的工作强度，还降低了意外伤害的风险。同时，由于操作员可以迅速了解系统状态，可以更好地预防和应对潜在危险，保障工作场所的安全。

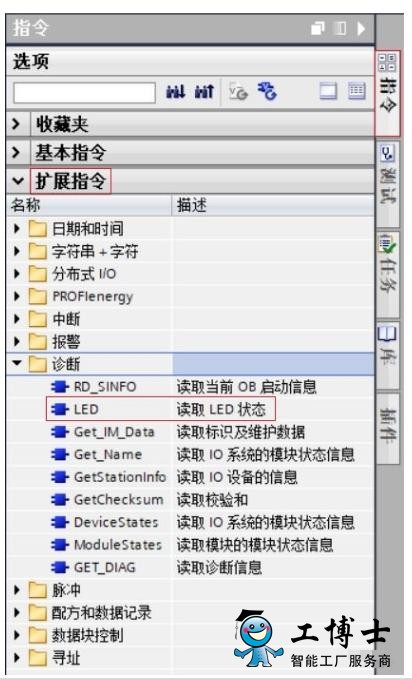

读取LED状态指令的调用，如下图所示：
读取LED状态指令的使用，可以使用“LED”指令，读取CPU上面LED的状态。
(1)通过LADDR参数，可以寻址CPU。
(2)通过LED参数，可以选择要通过该指令读取当前状态的模块LED指示灯。

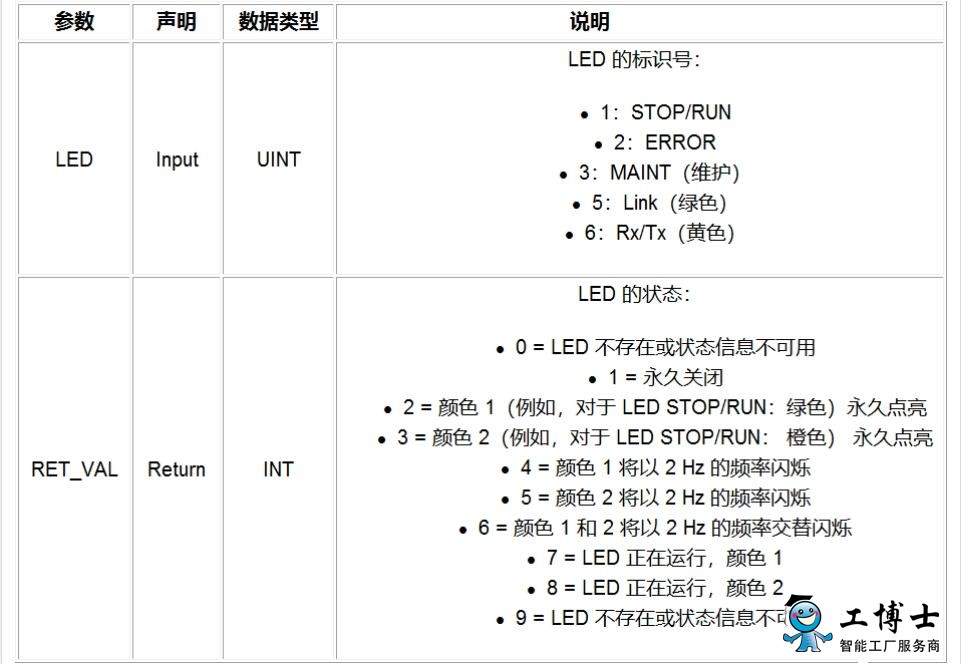

(3)调用该指令时，RET_VAL参数将输出所选LED的状态。根据所选的LED，将仅显示指定的状态信息。如下表所示：

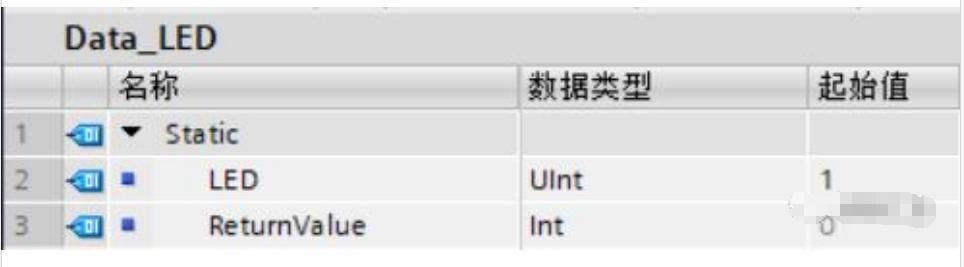

在全局DB中创建两个变量，用来保存数据，如下图所示：

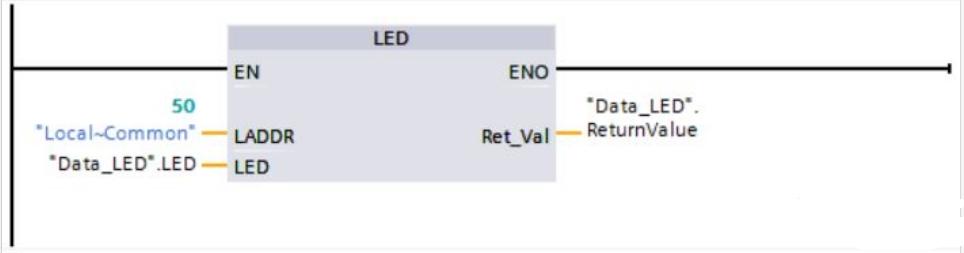

在OB1中调用"LED"指令，并连接参数，其中参数LADDR指向CPU的硬件标识符(在"PLC变量->系统常量"中，名称为"Local~Common")，如下图所示：

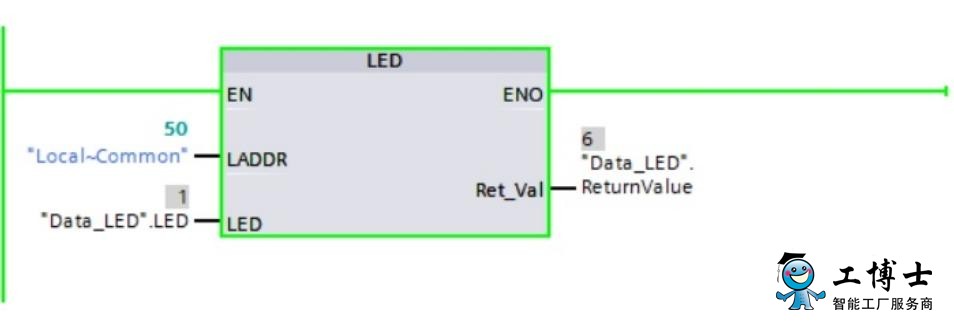

通过参数LED("LED")指向待监视CPU的LED。示例一中参数LED("LED"=1)表示查询CPU的LED(STOP/RUN)状态。如果CPU的操作模式从STOP转入RUN，则在输出参数RET_VAL("ReturnValue")中的值为"6"(绿色和橙色交替闪烁)。如下图所示：

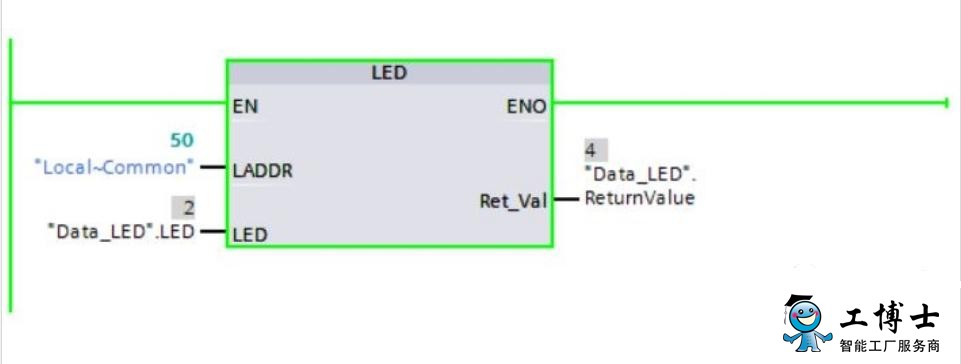

通过参数LED("LED")指向待监视CPU的LED。示例二中参数LED("LED"=2)表示查询CPU的LED(ERROR)状态。如果CPU中发生错误，则在输出参数RET_VAL("ReturnValue")中的值为"4"(红色闪烁)。如下图所示：
03理解 LED 灯状态的重要性
实时监控系统运行状态通过关注 LED 灯状态，操作员可以实时监测 PLC 输出信号和系统运行状态。任何异常灯光都可能是潜在问题的标志，及时发现并解决问题可以避免产生不必要的生产中断或事故。
提高故障排除效率当系统发生故障时，理解 LED 灯状态可以提供关键线索，帮助操作员迅速定位问题。通过 LED 灯状态的观察和判断，可以缩小故障范围，快速进行修复工作，从而减少停机时间和生产损失。
有效增加工作效率和安全性熟悉 LED 灯状态可以让操作员更加**地进行工作。无需依赖其他工具或设备，通过直接观察 LED 灯状态，操作员可以获得即时有效的信息，减少了操作的复杂性和错误的概率，同时提高了工作安全性。
04结论
深入了解西门子 PLC 与 LED 灯状态之间的联系是掌握工业自动化系统中的重要一环。通过理解 LED 灯状态，操作员能够实时监控系统运行状态，提高故障排除效率，有效增加工作效率和安全性。
然而，仅仅了解 LED 灯状态还不足以完全掌握 PLC 操作。对于更复杂的系统，可能存在多个 PLC 输出模块和 LED 灯，每个 LED 灯的状态代表着不同的功能或部分系统的状态。因此，必须对 PLC 编程和逻辑进行深入理解，以确定不同 LED 灯状态所代表的具体含义。
为了更好地理解 LED 灯状态的重要性，操作员还需要对 LED 灯的颜色、闪烁频率以及与其他设备之间的关联进行学习。此外，通过操作手册或培训课程，了解特定 PLC 系统和 LED 灯状态的说明也是至关重要的。
