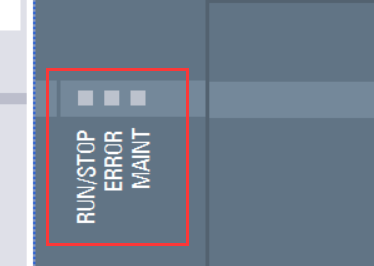

1200CPU的运行状态指示灯分RUN/STOP、ERROR、MAINT三个类型，如下
1.RUN/STOP状态
当CPU处于RUN状态时，该指示灯处于绿色常亮；
当CPU处于STOP状态时，该指示灯处于黄色常亮；
2.ERROR状态
当该灯处于红色闪烁状态时，表示CPU内部存在报错，比如：模块报错，储存卡报错等；
当该灯处于一直红色常亮时，表示硬件出现故障；
当所有的指示灯一直闪烁，说明固件中检测到了故障。
3.MAINT状态
在每次插入存储卡时该状态指示灯会闪烁。 然后 CPU 切换到 STOP 模式。在 CPU 切换到 STOP 模式后，执行以下操作之一以启动存储卡评估：
1）将 CPU 切换到 RUN 模式
2）执行存储器复位 (MRES)
3）CPU 循环上电

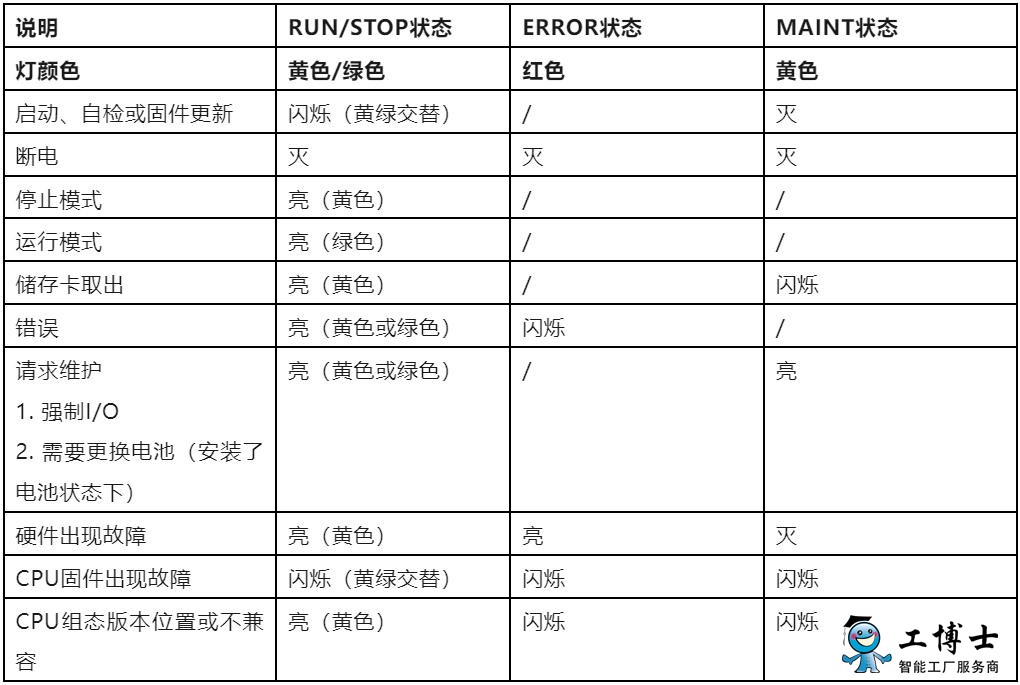

总结如下表：
除此之外，CPU还提供了输入输出端子状态指令灯， PROFINET指示灯。
IO端子指示灯
绿色状态代表该端子有信号。
PROFINET指示灯
link （绿色）点亮指示连接成功
Rx/Tx （黄色）点亮指示传输活动
