前提: 厂家已经作好拓扑结构图。

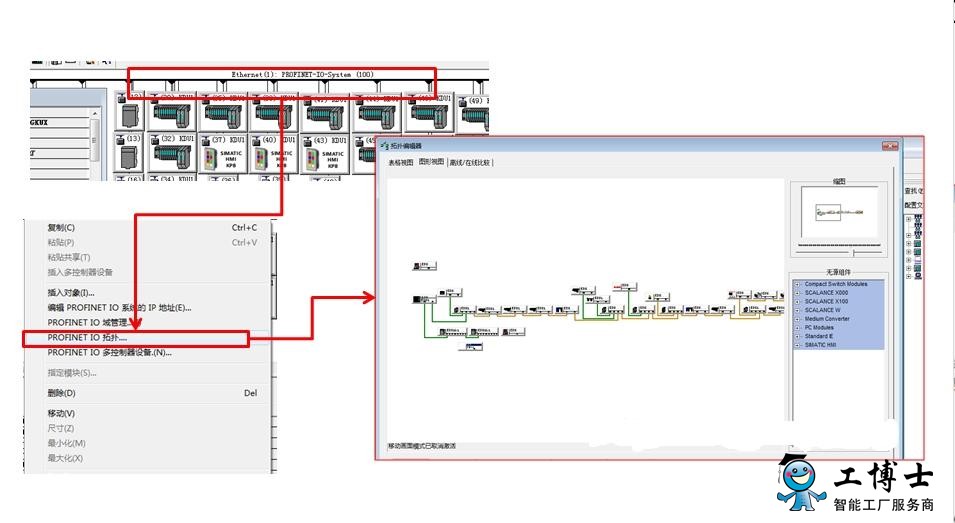

方法：在带有菜单命令 Edit （编辑 ） > PROFINETIO > Topology （拓扑）的 HW Config 或 NetPro
优点：
可以判断PN网络故障的具体区域范围。

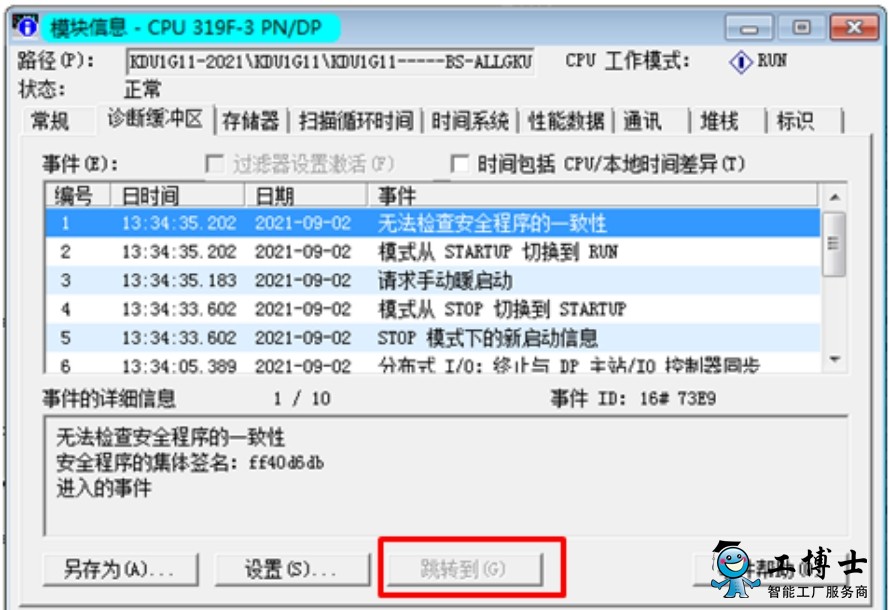

2.使用CPU诊断缓冲区来处理PN网络问题：
在现场中可以通过“跳转到”来找到报警输出的具体的现场设备站.
可以在以下两种情况下选择"跳转到"按钮：
•有一个对诊断事件中块相对地址的引用。
•有一个对诊断事件中模块或PNIO设备的引用。

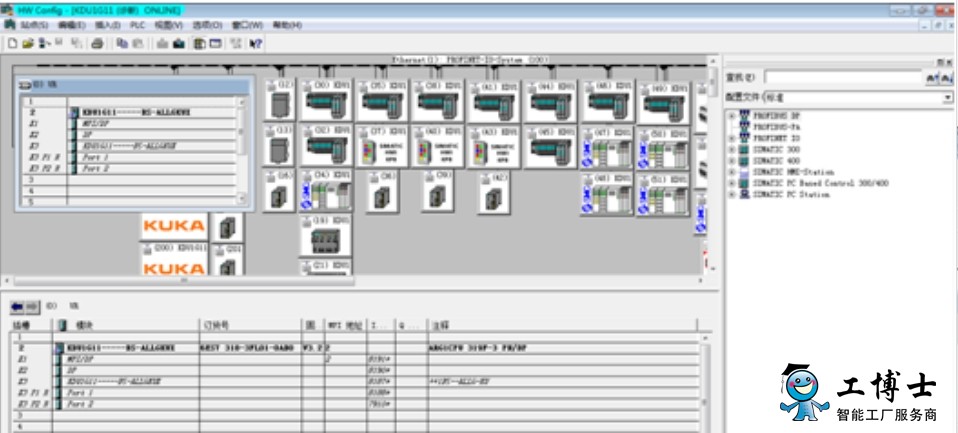

3.通过硬件组态在线的方法来处理PN网络问题：
通过双击故障模块，或者故障模块的插槽点出现的“模块信息”判断故障点。

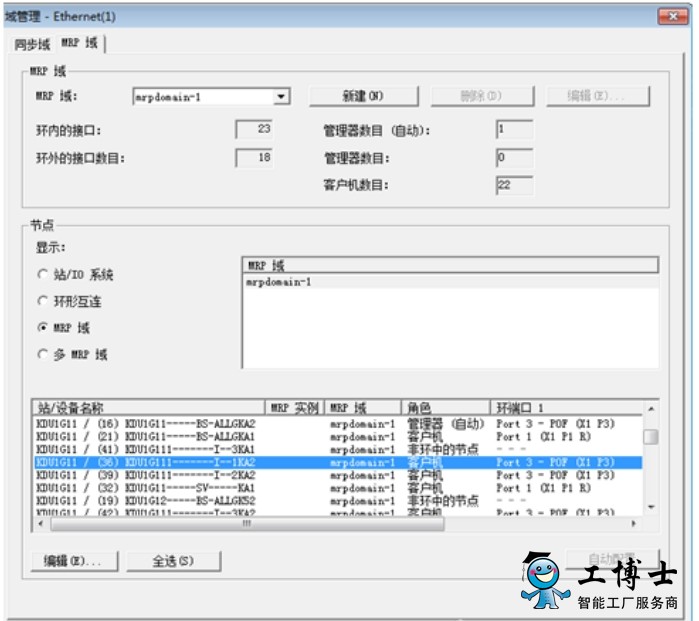

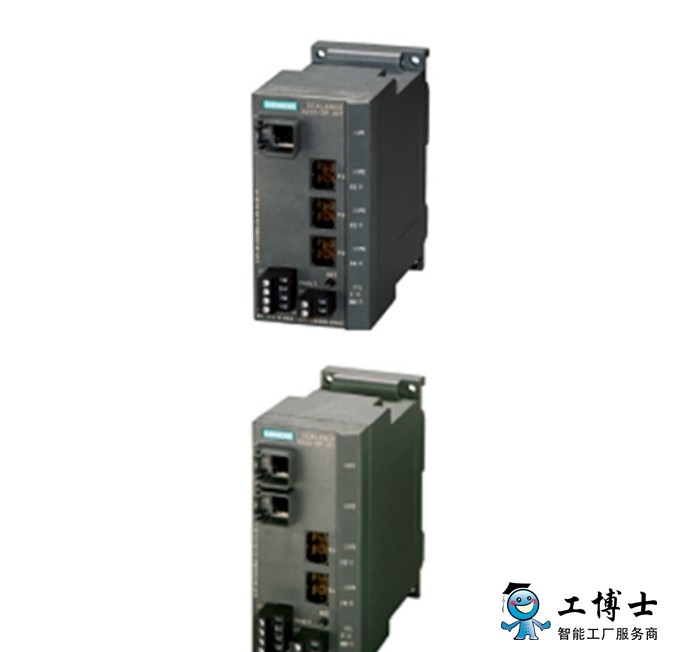

4.更换交换机的注意事项。交换机在激活环网的组态设备中不能有两个管理机.所以为了避免患上的交换机是曾经用过的交换机自带原有网络的属性,而使得新网络出现网络风暴！在交换机作为备件进行更换前进行初始化。
5.偶发钝化引起的网络故障。

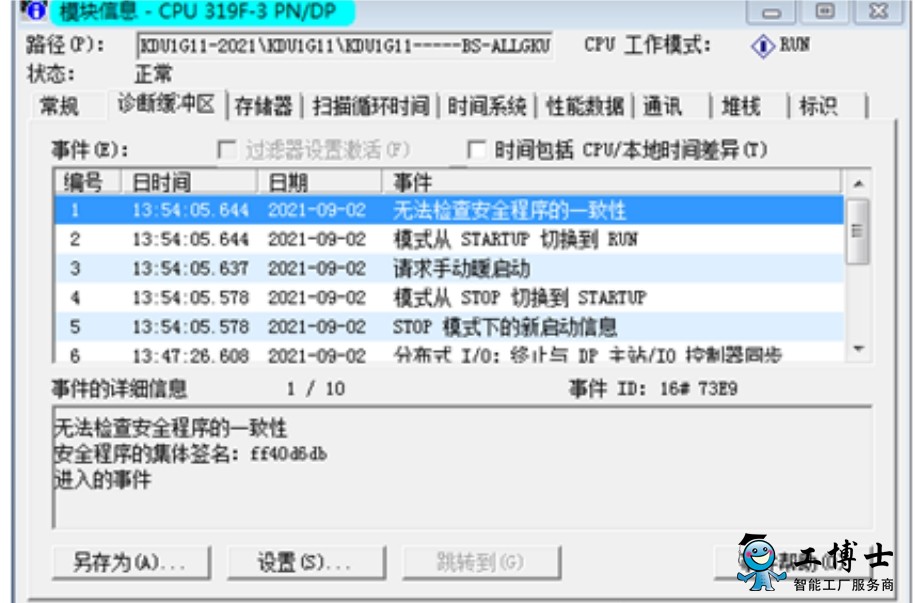

5.1.通过CPU报警提示-诊断缓冲区确定设备端口。

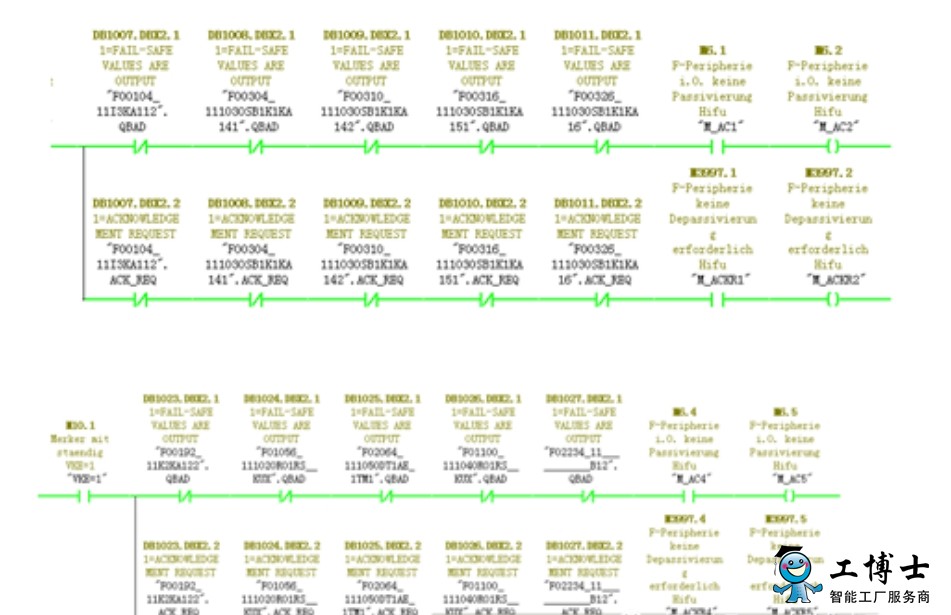

5.2.通过查找PLC程序确定设备端口。
通过VASS对安全设备的安全DB块上的点进行监控.
