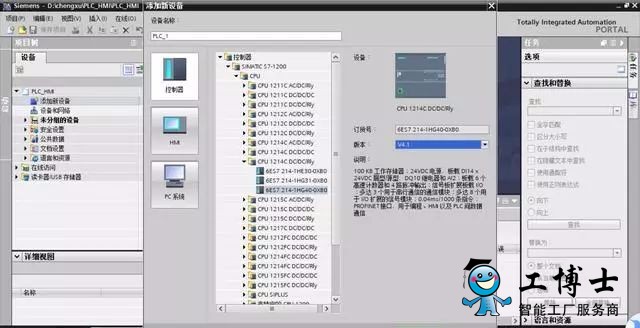

2. 添加PLC添加一个PLC到项目中

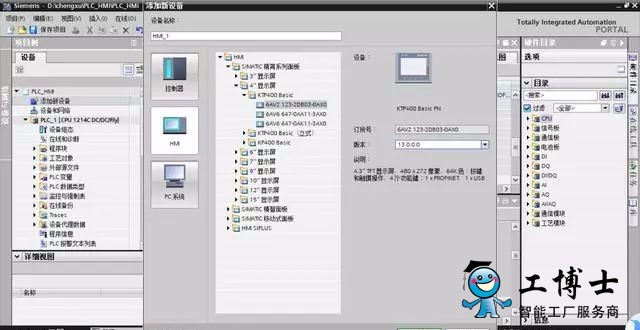

3. 添加HMI，添加一个HMI到项目中，不根据HMI设备向导设置，点取消 ，然后确定 ，这样子就添加了一个触摸屏HMI

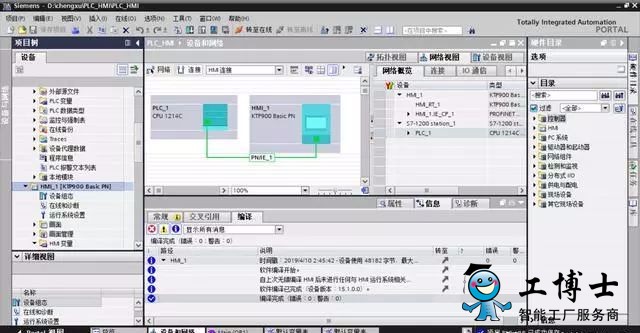

4. 组态连接，点击电机控制-HMI_1-设备组态-PROFINET接口 查看修改IP地址 要保证和PLC统一局域网内。

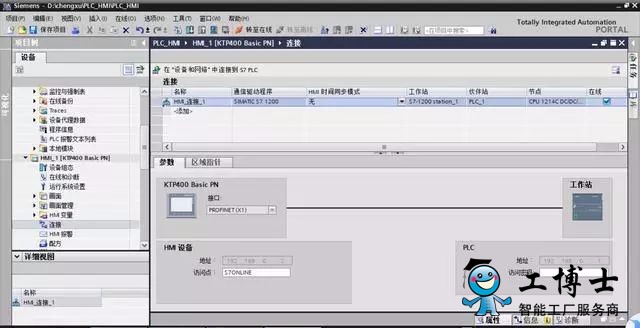

查看\HMH_1文件夹中 “连接”，查看连接情况

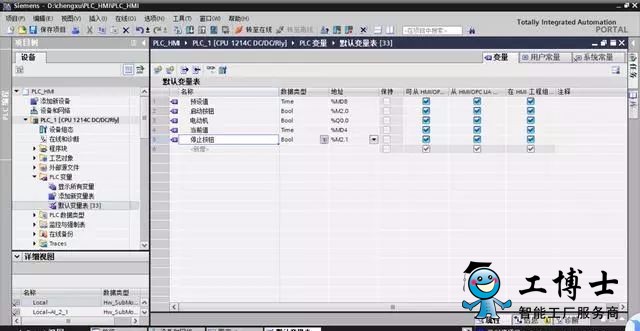

5. HMI变量的分类 \PLC_1\PLC变量中 “默认变量”添加变量

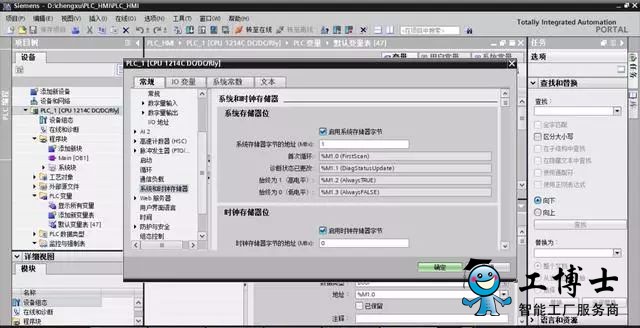

设置系统和时钟存储器

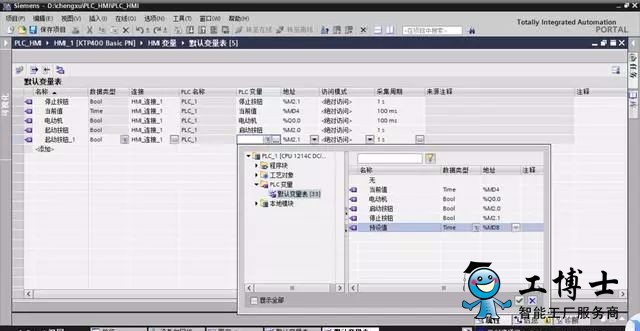

6. HMI变量的生成与属性设置
\HMI_1\HM1变量中 “默认变量表” 添加变量

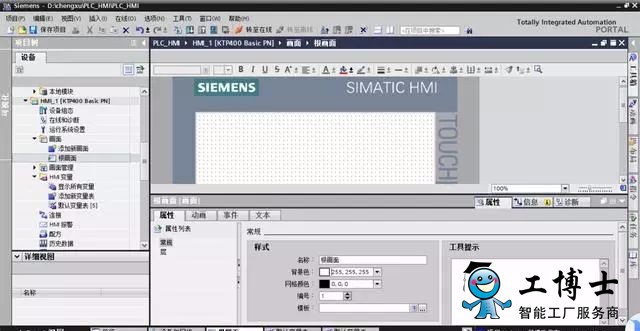

7. 创建根画面
HMl_1-画面-画面1 并将画面1修改为根画面
点击右边工具箱开始准备创建触摸屏画面
8. 生成组态指示灯
基本对象中的圆拖到HMI合适位置
圆属性-外观-背景-颜色 设置显示颜色
圆属性-外观-边框-宽度 设置3像素点

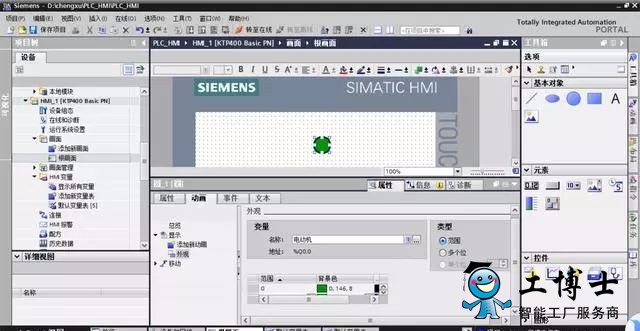

圆动画-显示-添加新动画-外观-变量 选择PLC_1变量中电动机
范围 0 背景色深绿
范围 1 背景色浅绿
