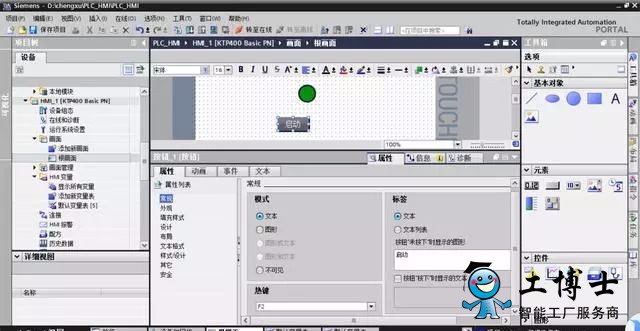

1. 生成与组态按钮属性
元素中按钮拖到HMI合适位置 制作按钮
按钮属性-常规-标签-按钮‘未按下’时显示的图形 修改为启动
按钮属性-外观 修改背景和文本颜色
按钮属性-文本格式 修改文本格式
2. 设置按钮的事件属性
按钮-事件-释放-添加函数-编辑位-复位位 在变量右边添加PLC变量-启动按钮

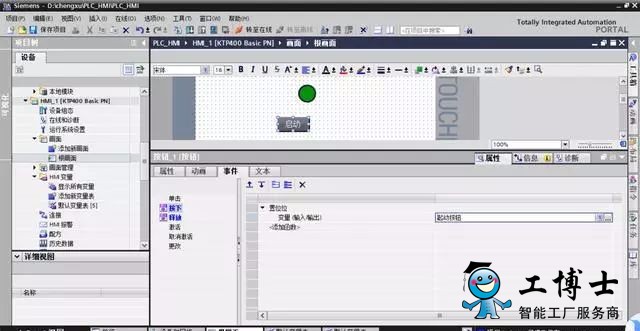

按钮-事件-按下-添加函数-编辑位-置位位 在变量右边添加PLC变量-启动按钮
菜单栏复制粘贴 创建停止

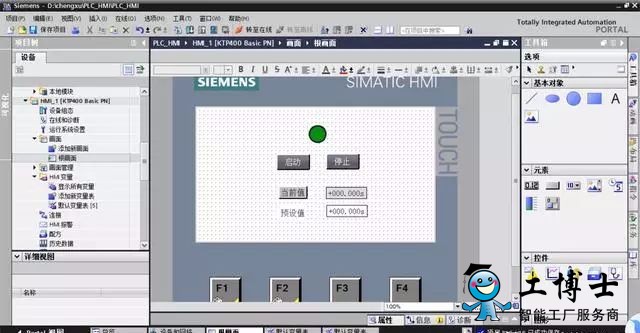

3. 生成与组态文本域和生成与组态I/0域

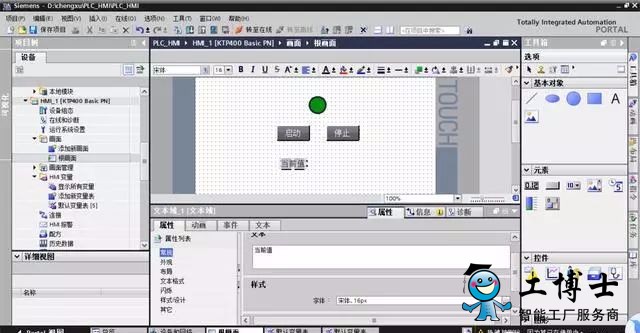

基本对象中的文本域A拖到HMI合适位置 制作提示标签
当前值 元素-I/O-属性-常规-类型 设置为输出
当前值 元素-I/O-属性-常规-变量 PLC变量中当前值
当前值 元素-I/O-属性-常规-格式 设置小数点3 7个9
当前值 元素-I/O-属性-外观-文本-单位 设置 S
当前值 元素-I/O-属性-布局 四周边距设置3个像素点 使对象适合内容

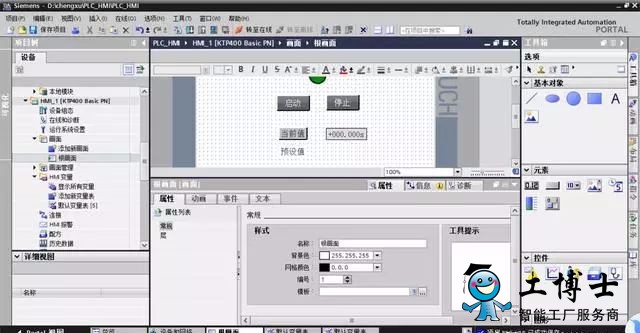

预设值 复制粘贴当前时间值
预设值 元素-I/O-属性-常规-类型 设置为输入/输出
预设值 元素-I/O-属性-常规-变量 PLC变量中预设值

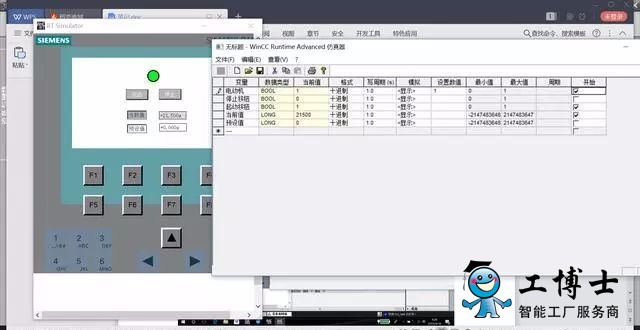

4. 使用变量仿真器仿真
在线-仿真-使用变量仿真器,进行人机仿真测试

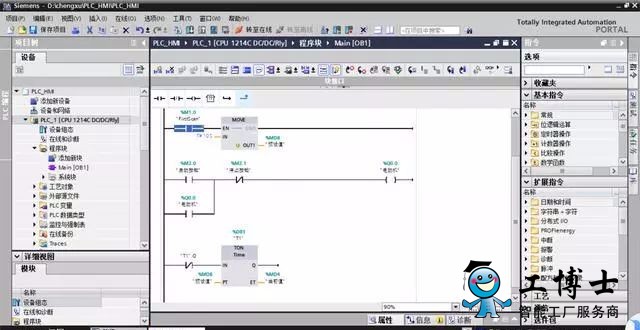

5. 编写PLC程序

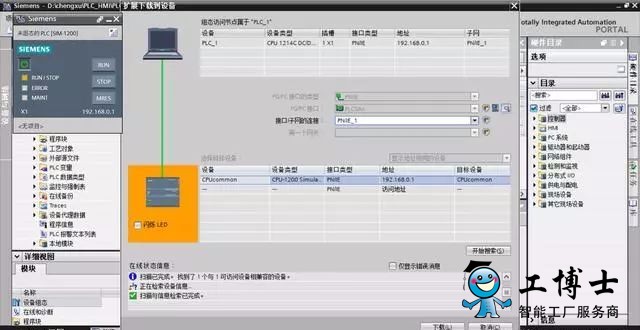

6. PLC 仿真下载程序

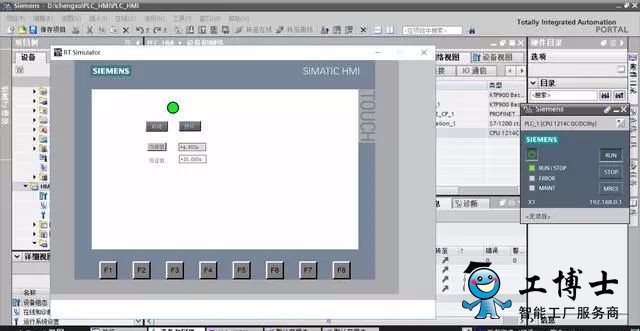

7. HMI仿真测试
注:PLC与人机版本等选择不合理会造成仿真调试失败
