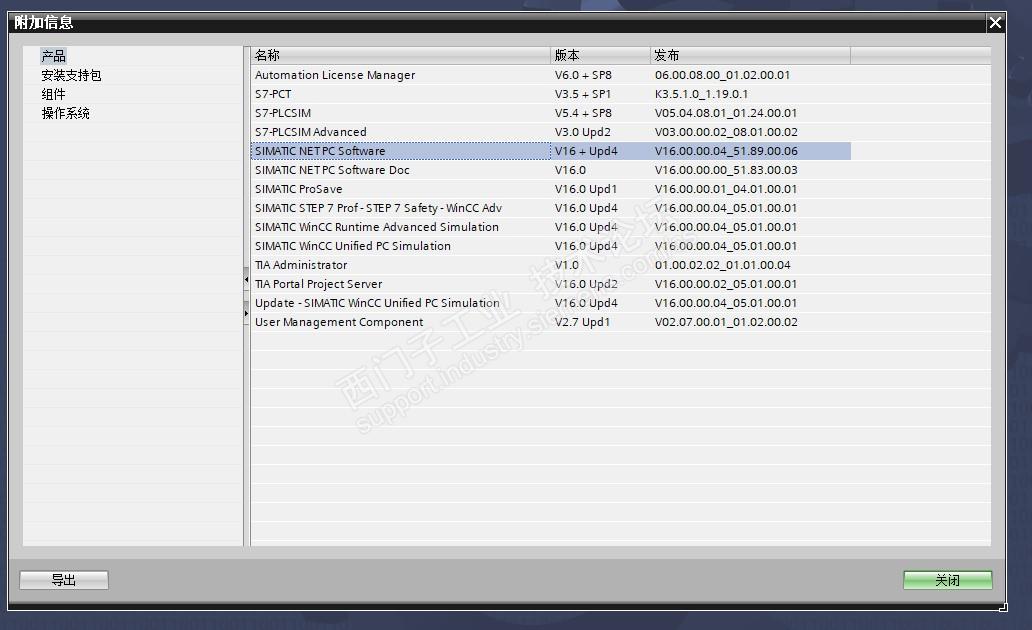

测试软件版本：

Wincc Unified PC V16 upd4

SMIATIC NET V16 upd4

STEP 7-MicroWIN SMART v2.5

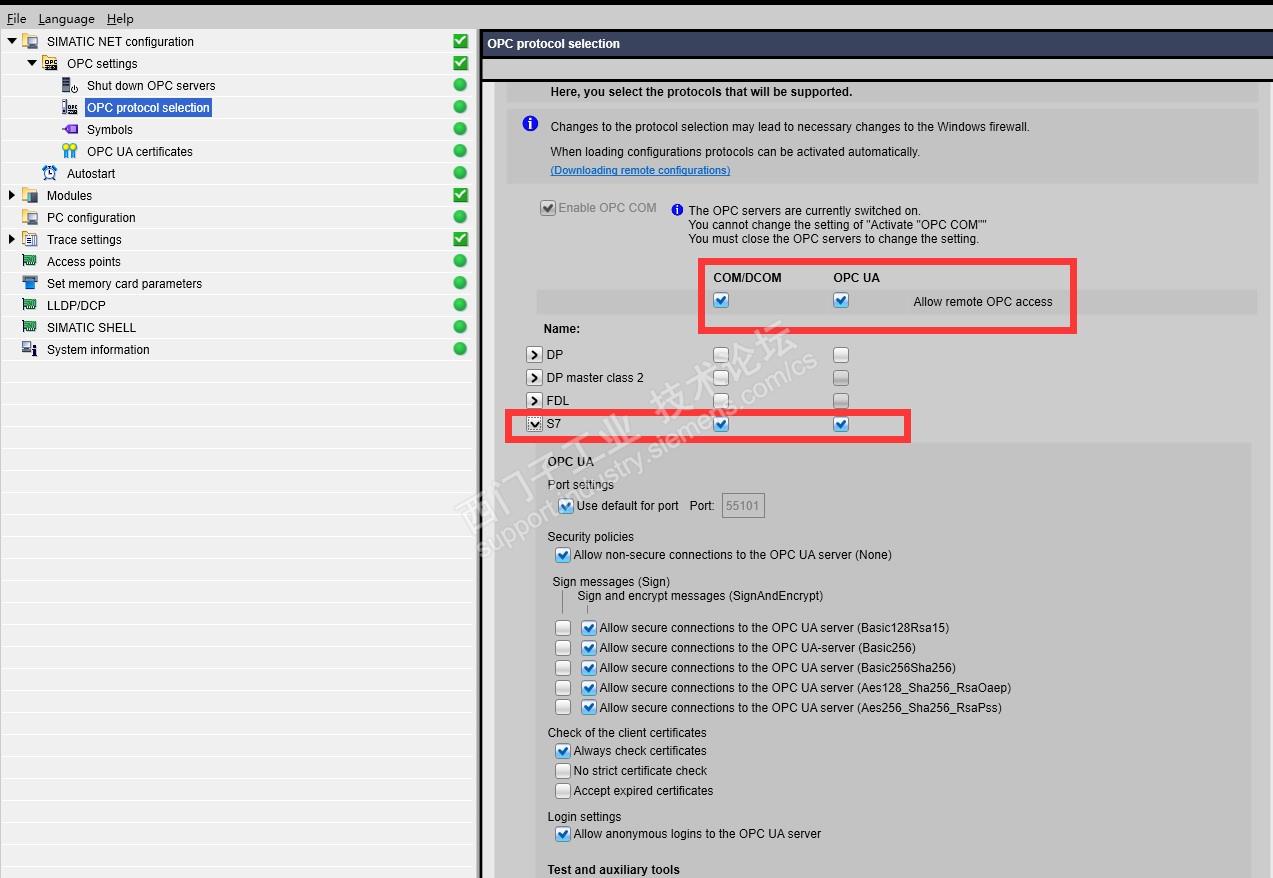

1、在SMIATIC NET V16 的Communication Settings 里面设置启动OPC UA

2、在博图中建立pc站，建立s7通信，详细步骤参见西门子文档

SIMATIC NET与S7-200 SMART 集成以太网口OPC 通信（TIA平台）

http://www.ad.siemens.com.cn/productportal/prods/s7-200-smart-portal/200smarttop/communication/OPC/TIAopc/RJ45_OPC_S7.html

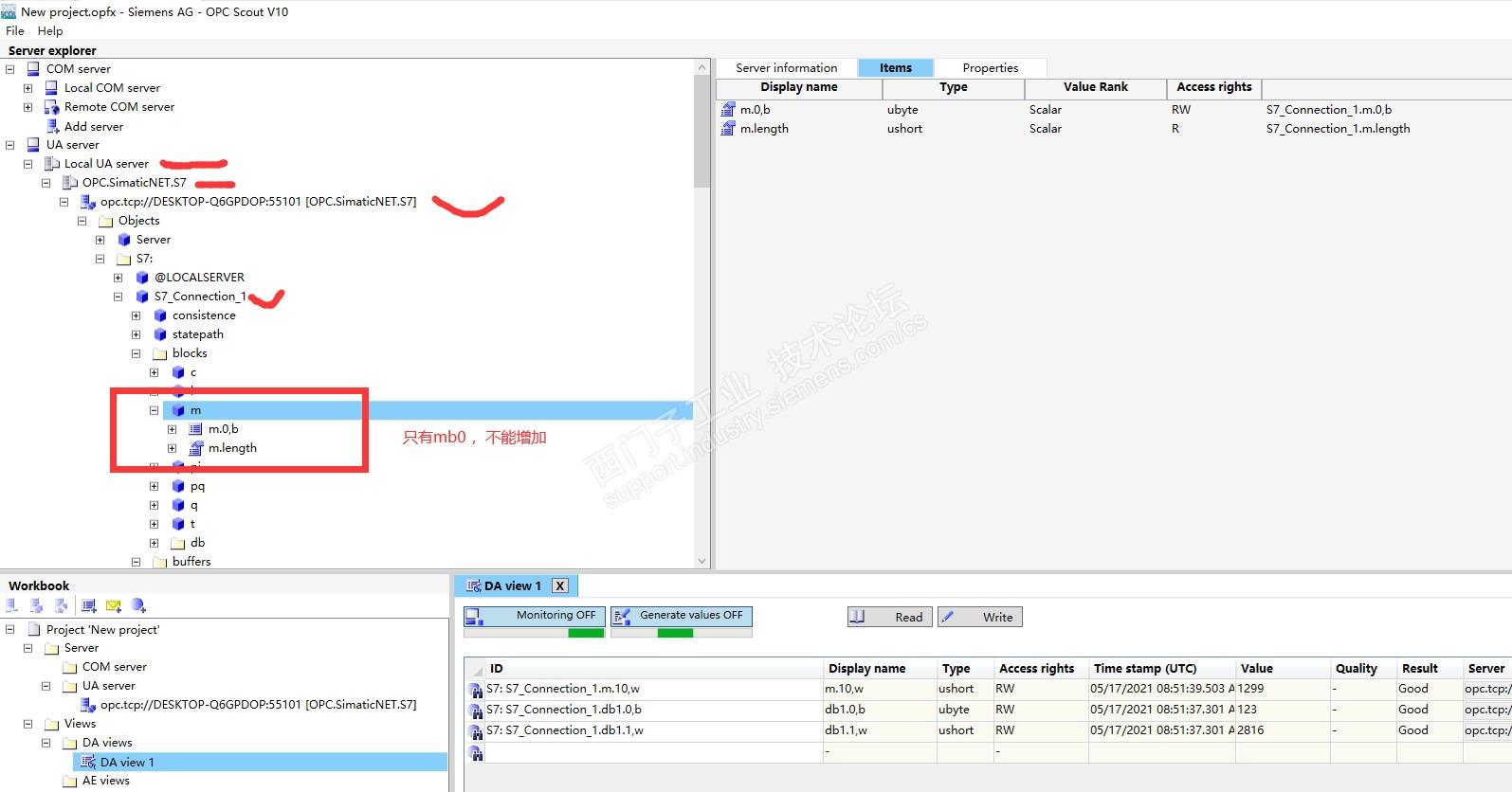

3、在OPC Scout v10测试如图

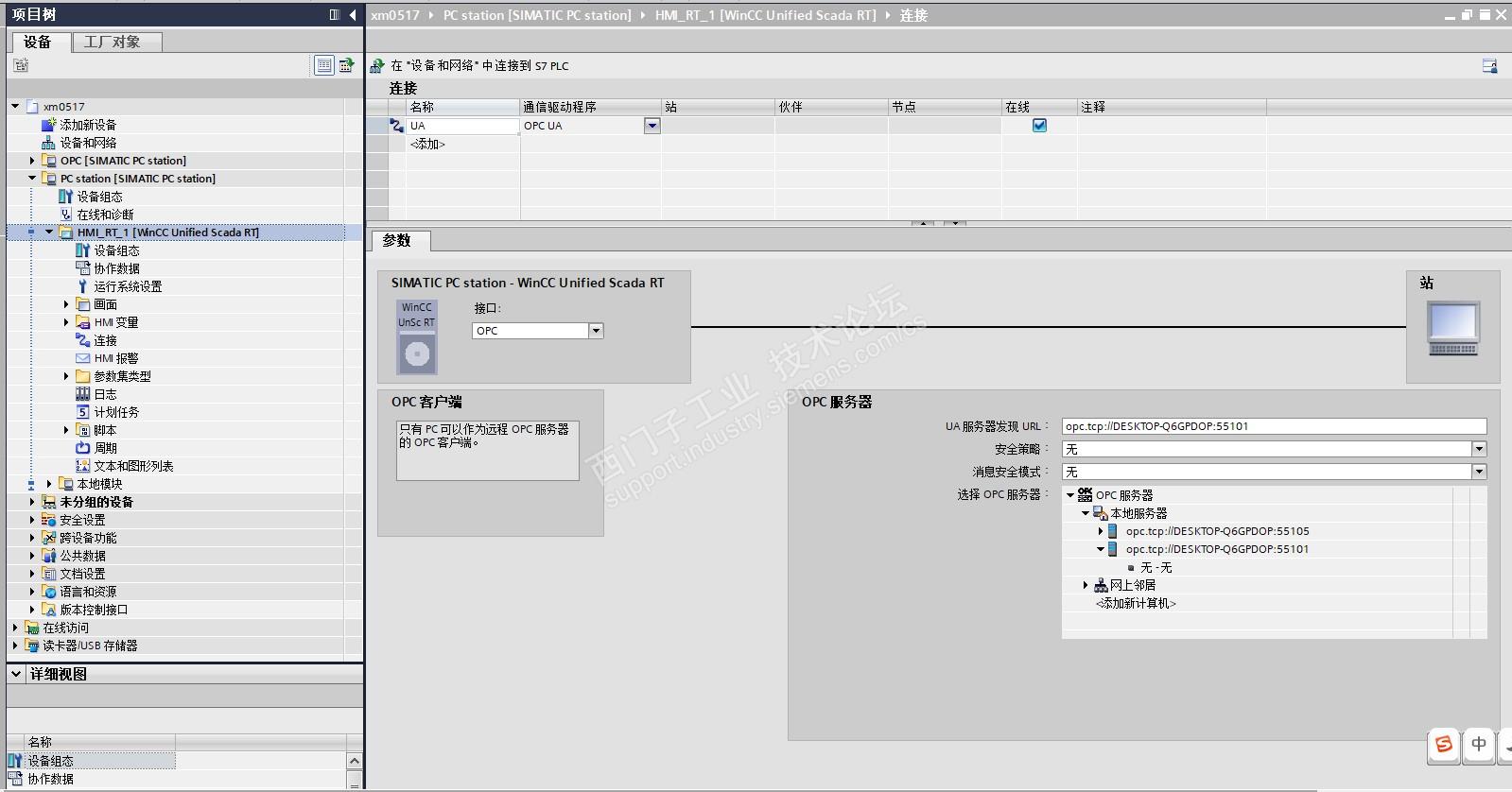

4、在博图中再建立pc站，添加Wincc Unified PC站，添加OPC UA驱动通信连接，服务器URL填写 opc.tcp://计算机名:55101

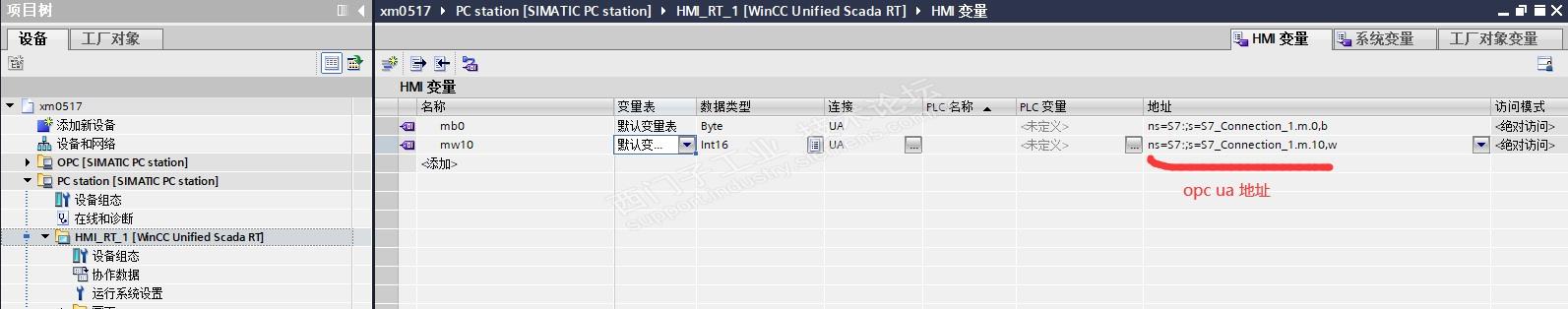

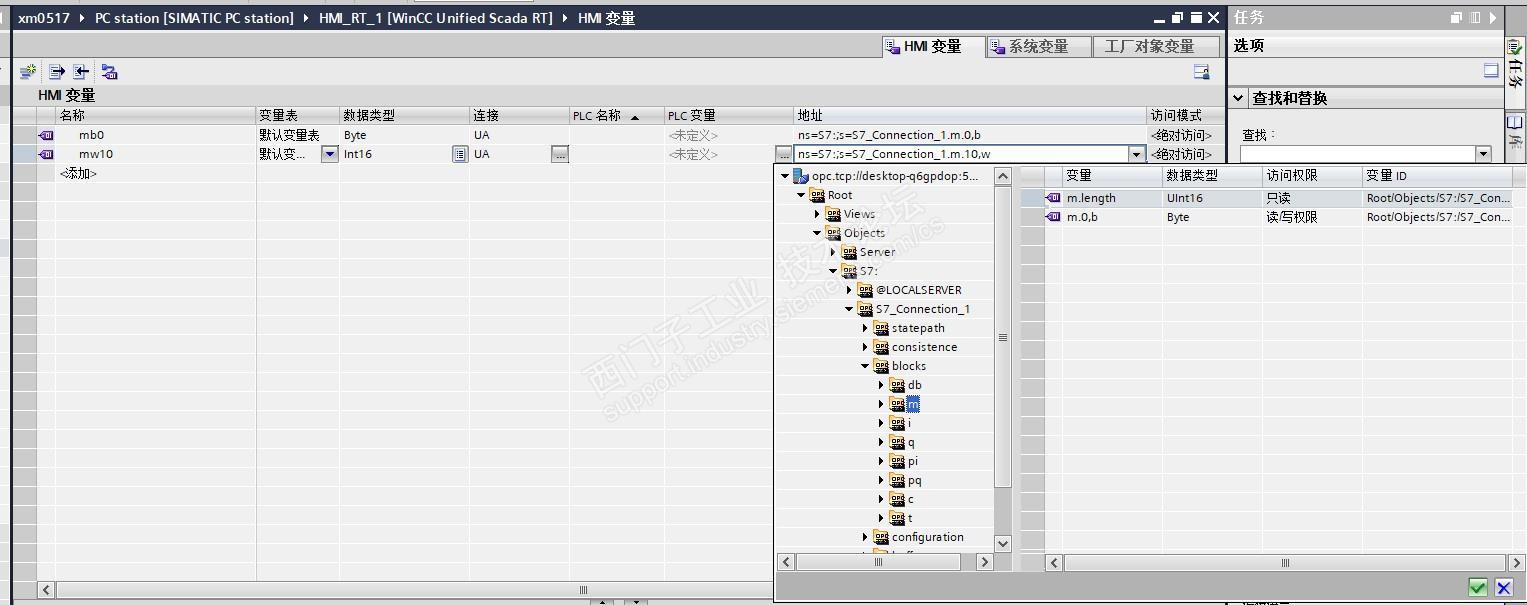

5、在Wincc Unified PC站变量表下添加OPC UA连接的变量，如图，添加的变量地址格式ns=S7:;s=S7_Connection_1.m.0,b，对应MB0，需要更改后面的地址对应plc实际地址，如ns=S7:;s=S7_Connection_1.m.10,w 对应MW10
